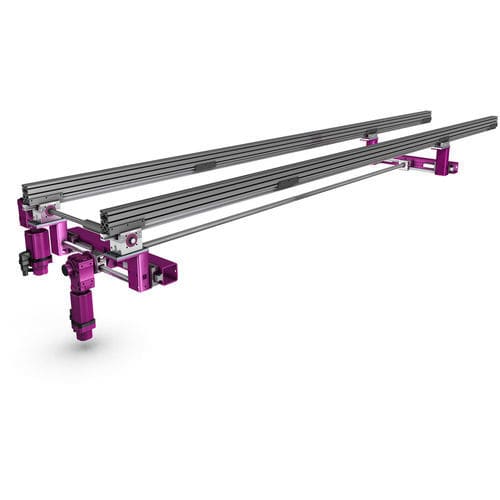

Sistema de posicionamento multieixos Shuttle

de 3 eixosde 2 eixoslinear

vaivém de 1 braço, suspenso, tracção de 2 eixos Vaivém de um feixe suspenso. A cremalheira e o lifgo® linear estão suspensos sob a viga para a transmissão horizontal. A superestrutura e duas lifgo® para o curso Z estão ligadas a esta. Garras, ventosas ou outros dispositivos podem agora ser montados no perfil de alumínio padrão suspenso. vaivém de 1 braço, suspenso, tracção de 2 eixos com 5 estações de pinças O elevador horizontal é montado numa posição suspensa. Em contraste com o exemplo anterior, o elevador vertical foi concebido para que uma segunda caixa de velocidades lifgo® seja montada na direcção horizontal ao lado de cada caixa alinhada verticalmente. As caixas de velocidades são ligadas e sincronizadas através de um eixo de perfil. No sentido horizontal, é exercida uma força de tracção sobre as cremalheiras, o que provoca a rotação dos pinhões. Esta força é transferida para a lifgo vertical® , e a rotação é redireccionada de volta para um movimento linear (vertical, neste caso). transferência de 2 eixos com função de pinça Transportador de peças de transferência de 2 eixos em pé. Um eixo de elevação horizontal, uma pinça ou eixo de fecho, síncrono de ambos os lados para o centro. Pode ser utilizado como um transportador de degraus. Também disponível como transferência de 3 eixos com curso horizontal e vertical e eixo de fecho síncrono. vaivém de 2 braços, de pé, de 2 eixos a partir do exterior Concebido como um vaivém de transferência de 2 eixos com accionamentos montados externamente. O sistema também pode ser concebido como um vaivém de transferência de 3 eixos.
