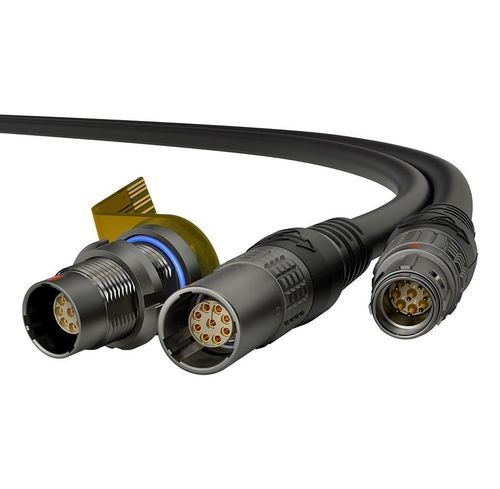

Conector híbrido OPTIMA D Series

de dadosde alimentação elétricapara a indústria aeroespacial

Visão geral do produto
A mais recente inovação da LEMO, a série OPTIMA D, combina engenharia de alto desempenho com um design compacto e leve, projetado para os ambientes mais exigentes. Desenvolvido para defesa, aeroespacial e sistemas críticos, oferece proteção IP68 mesmo quando não conectado, um sistema robusto de acoplamento cego de 5 esporas e um design modular para integração perfeita. Rigorosamente testado de acordo com o padrão MIL-STD-810H, a série OPTIMA D oferece confiabilidade robusta e flexibilidade de design, tudo em um formato compacto.

Otimizado para sistemas militares, aeroespaciais e táticos
A série D oferece a solução de conectividade em miniatura ideal para aplicações portáteis por soldados, como rádios, fones de ouvido, câmeras e dispositivos de aprimoramento visual. Projetado com resistência excepcional a vibrações, também é a escolha perfeita para aplicações de UAV ou aeroespaciais.

Design compacto e em miniatura

• O plugue sobremoldado é 25% mais curto que a série padrão LEMO
• Os pequenos diâmetros dos plugues otimizam a integração em espaços apertados
• Alta densidade de contatos – até 32 contatos em um formato compacto

Desempenho robusto e confiável

• Testado de acordo com MIL-STD-810H para resistência a choques, vibrações e ambientes ambientais
• Vedação IP68 (20m/2h) mesmo quando não conectado
• A blindagem EMI/RFI garante transmissão de sinal limpa e ininterrupta

Design modular para máxima flexibilidade

• Escolha de sistemas de travamento push-pull ou de liberação rápida
• O robusto sistema de acoplamento cego de 5 esporas permite um acoplamento seguro e preciso
• Disponível em cinco tamanhos com várias configurações:
  • Alta velocidade (USB, Ethernet)
  • Potência/sinal multipolar
  • Soluções coaxiais
• Integração mecânica fácil:
  • Montagem embutida no gabinete
  • Altura uniforme da PCB em todos os tamanhos
• Três modelos de soquete para adaptação simplificada do sistema

Características principais

• Tamanho compacto e design em miniatura
• Design robusto que suporta condições adversas
• Alta densidade de pinos com uma ampla variedade de combinações
• Desempenho de vedação que garante confiabilidade em ambientes úmidos, empoeirados ou submersíveis
• Tratamento de superfície escura e não refletiva com alta resistência à corrosão
• Mecanismo de travamento seguro mesmo em ambientes de alta vibração
• Conforme MIL-STD-810H, garantindo desempenho nas aplicações militares mais exigentes

Características técnicas
Resistência | > 5000 acoplamentos
Índice de Proteção de Ingresso (acoplado) | IP68 (20m/2h) não acoplado
Material da carcaça | Latão niquelado
Temperatura mínima e máxima de operação | -55°C/+150°C (soquete)
-40°C/+90°C (plugue e soquete livre)
Névoa salina | 1000 horas
Vibração | 37.8g máx, 8 horas
Eficácia da blindagem | > 75 dB até 10 MHz
> 40 dB até 1 GHz

Serviços de montagem de cabos
A LEMO oferece soluções completas, incluindo seleção de cabos, montagem meticulosa de cabos e serviços de sobremoldagem competentes:
• Soluções personalizadas: Especialista em chicotes de cabos complexos e sobremoldagem de montagens.
• Rotulagem privada: Marca personalizada para projetos sensíveis.
• Certificações: IPC-620, ISO 9001, AS9100, MIL-STD-810, e mais.
• Suporte de ponta a ponta: Do design à entrega, com serviço pontual e confiável.

Características / especificações técnicas

• Série: Série OPTIMA D
• Aplicação: Militar, Aeroespacial, Tático, UAV, Eletrônica portátil por soldados
• Proteção: IP68 (20m/2h) mesmo não acoplado
• Acoplamento: 5 esporas para acoplamento cego
• Testado de acordo com: MIL-STD-810H
• Densidade de contatos: até 32
• Carcaça: Latão niquelado
• Faixa de temperatura: -55°C/+150°C (soquete), -40°C/+90°C (plugue e soquete livre)
• Resistência à névoa salina: 1000 horas
• Vibração: 37.8g máx, 8 horas
• Eficácia da blindagem: >75 dB até 10 MHz, >40 dB até 1 GHz
• Sistemas de travamento disponíveis: Push-pull ou liberação rápida
• Tamanhos: Cinco, com várias configurações (USB, Ethernet, multipolar, coaxial)
