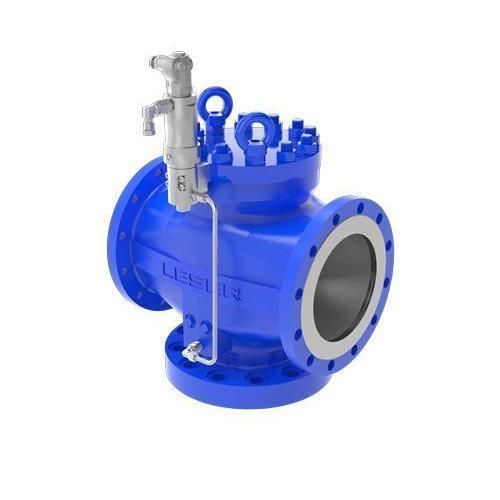

Válvula de segurança para gás 814

para a indústria químicaem aço inoxidávelem aço

Descrição do produto
A válvula de segurança pilotada Type 814 (Pop Action) abre de forma abrupta para alívio de sobrepressão e foi projetada para compensar grandes forças de reação. Possui duas saídas opostas e é adequada para aplicações de gás segundo normas industriais.

Principais características

• Válvula de segurança pilotada com ação pop
• Duas saídas opostas para equilibrar forças de reação
• Adequada para serviços de gás; exemplo de aprovação: ASME UV (EUA)
• Opções de vedação do assento: O-ring, metálica, placa de vedação

Aplicações e indústrias

• Petróleo e gás
• Petroquímica
• Sistemas de gás técnico

A solução ótima para

• Proteção de gases e instalações
• Operação até 96% da pressão de ajuste
• Gestão de grandes forças de reação

Características técnicas Modelo 814
Pressão de ajuste (CE): 2,5 - 102,1 bar | 36,0 - 1480,0 psig
Pressão de ajuste (ASME): 2,5 - 102,1 bar | 36,0 - 1480,0 psig
Faixa de temperatura (CE/ASME): -162 a 300 °C | -260 a 572 °F
Orifício: Orifice P+ - T+
Conexões DIN EN 1092: DN 100 - DN 200
Conexões ASME B16.5: NPS 4 a NPS 8
Classe do flange de entrada DIN EN 1092: PN 10 - PN 100
Classe do flange de entrada ASME B16.5: Class 150 - Class 600
Material do corpo: 1.0619, 1.4408 | SA 216 WCB, SA 351 CF8M, SA 352 LCB, SA 351 CF3M
Diâmetro mínimo de fluxo d₀: 95 - 180 mm | 3,74 - 7,087 in
Área mínima de fluxo A₀: 7088 - 25446,9 mm² | 10,986 - 39,443 in²
Vedação do assento: O-ring, metálica, placa de vedação

Características / especificações técnicas

• Pressão de ajuste (CE/ASME): 2,5 - 102,1 bar (36,0 - 1480,0 psig)
• Faixa de temperatura: -162 a 300 °C (-260 a 572 °F)
• Conexões: DN 100 - DN 200 (DIN EN 1092); NPS 4 - NPS 8 (ASME B16.5)
• Classes de flange: PN 10 - PN 100 (DIN); Class 150 - Class 600 (ASME)
• Materiais do corpo: 1.0619, 1.4408; SA 216 WCB, SA 351 CF8M, SA 352 LCB, SA 351 CF3M
• Diâmetro do orifício d₀: 95 - 180 mm
• Área do orifício A₀: 7088 - 25446,9 mm²
• Opções de vedação do assento: O-ring, metálica, placa de vedação
