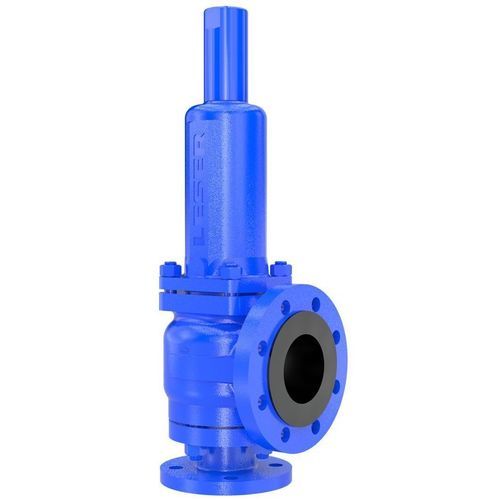

Válvula de alívio de pressão para a indústria química 447B

em açoem PTFEpara fluidos tóxicos

Descrição do produto
Válvulas de segurança com revestimento integral de PTFE condutivo na área de entrada e saída, para atmosferas potencialmente explosivas.

• Alternativa rentável às válvulas de segurança em materiais à base de níquel
• Prazo de entrega: 4 semanas

Aprovações

• CE
• VdTUEV
• ASME UV (EUA)
• EAC (Rússia)
• TS (China)
• UKCA (Grã-Bretanha)
• CRN (Canadá)

Aplicações e setores

• Química
• Petroquímica

Solução ideal para

• Aplicações com cloro
• Ácidos e álcalis
• Intermediários da indústria química em atmosferas potencialmente explosivas

Características técnicas Tipo 447B
Pressão de ajuste (segundo CE): 0,1 – 16 bar | 1,5 – 232 psig
Pressão de ajuste (segundo ASME): 1 – 16 bar | 15 – 232 psig
Temperatura (segundo CE): -85 a 200 °C | -121 a 392 °F
Temperatura (segundo ASME): -29 a 200 °C | -20 a 392 °F
Capacidade: orifício F+ a P
Conexões DIN EN 1092: DN 25 - DN 100
Conexões ASME B16.5: NPS 1 - NPS 4
Classe da flange de entrada DIN EN 1092: PN 10 - PN 16
Classe da flange de entrada ASME B16.5: Class 150
Material do corpo: 1.0619 + PTFE | SA 216 WCB + PTFE virginal com pigmentos condutivos
Diâmetro de escoamento mais estreito d₀: 23 - 92 mm | 0.91 - 3.62 in
Área de escoamento mais estreita A₀: 416 - 6648 mm² | 0.645 - 10.304 in²
Material do fole: PTFE-TFM com pigmentos condutivos
Vedante do assento: Placa de vedação

Características / especificações técnicas

• Pressão de ajuste (CE): 0,1 – 16 bar (1,5 – 232 psig)
• Pressão de ajuste (ASME): 1 – 16 bar (15 – 232 psig)
• Faixa de temperatura (CE): -85 a 200 °C (-121 a 392 °F)
• Faixa de temperatura (ASME): -29 a 200 °C (-20 a 392 °F)
• Conexões (DIN EN 1092): DN 25 - DN 100
• Conexões (ASME B16.5): NPS 1 - NPS 4
• Classe da flange de entrada (DIN EN 1092): PN 10 - PN 16
• Classe da flange de entrada (ASME B16.5): Class 150
• Material do corpo: 1.0619 + PTFE ou SA 216 WCB + PTFE virginal com pigmentos condutivos
• Diâmetro de escoamento mais estreito d₀: 23 - 92 mm (0.91 - 3.62 in)
• Área de escoamento mais estreita A₀: 416 - 6648 mm² (0.645 - 10.304 in²)
• Material do fole: PTFE-TFM com pigmentos condutivos
• Vedante do assento: Placa de vedação
