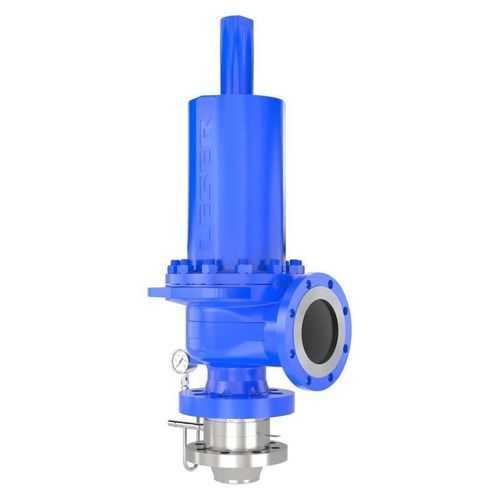

Disco de ruptura invertido

em aço inoxidável

Visão geral
Combinações testadas de válvula de segurança e disco de ruptura concebidas para proteção contra sobrepressão em processos industriais.

• Materiais: aço inoxidável, Hastelloy, Inconel, tântalo, titânio, Monel

Aprovações

• CE
• VdTUEV
• ASME UV (EUA)
• TS (China)
• EAC (Rússia)

Aplicações e setores

• Química
• Petróleo e gás
• Petroquímica
• Energia
• Gases técnicos

Melhor solução para

• Requisitos máximos de estanqueidade
• Processos que necessitam de proteção adicional por válvula de segurança após abertura do disco
• Meios altamente adesivos ou contaminantes
• Dimensionamento facilitado pelas combinações testadas

Características técnicas

• Pressão de ajuste (CE): 0,2 - 200 bar
• Pressão de ajuste (ASME): 2,9 - 2900 psig
• Temperatura (CE): -30 a 550 °C
• Temperatura (ASME): -22 a 1.022 °F
• Conexões DIN EN 1092: DN 25 - DN 400
• Conexões ASME B16.5: NPS 1 a NPS 16
• Classe de flange entrada DIN EN 1092: PN 10 - PN 250
• Classe de flange entrada ASME B16.5: Class 150 - Class 1500
• Materiais adequados: aço inoxidável, Hastelloy, Inconel, tântalo, titânio, Monel
