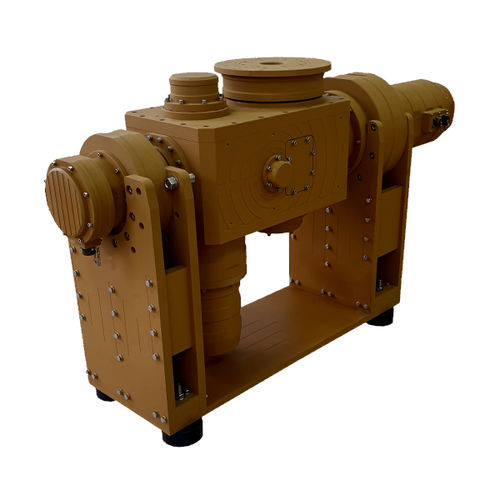

Posicionador motorizado AZL100 series

eletromecânicoeletromagnéticorotativo

Visão geral Quando os posicionadores de azimute sobre a elevação são considerados, a nossa série AZL100 pode ser dada como exemplo. É utilizado principalmente como posicionadores de antena, mas é também adequado para outros fins de posicionamento, tais como posicionamento de sensores, automação de fábrica, aplicações de I&D, etc. Estas séries são robustas e capazes de funcionar continuamente em condições exteriores. A série AZL100 pode resistir a cargas dinâmicas resultantes da acção do vento, adicionalmente a forças estáticas devidas a cargas úteis. Principalmente, as séries AZL100 são de dois eixos, tipo AZ/EL, posicionadores de azimute sobre a elevação, tipicamente capazes de rodar antenas mais pesadas e mais largas. A série pode realizar uma operação estável, fornecendo um torque de 828 Nm a uma velocidade de 6,8 graus/seg. ou 414 Nm a 13,5 graus/seg. dependendo do seu modelo. Por outras palavras, estes posicionadores podem rodar uma carga útil desequilibrada (montagem superior, assumindo que o centro de massa está na superfície superior da mesa de rotação azimutal) com uma massa de 400 kg ou 200 kg em torno dos seus eixos de elevação. Note-se que fornecemos estes dados de velocidade em condições de "carga" para dar uma ideia sobre as nossas características de torque e velocidade. A nossa série AZL100 tem precisão de posicionamento e repetibilidade dentro do intervalo de ±0,02 graus. Também satisfazem as Normas de Grau Militar MIL-STD-810F Testes como temperatura de funcionamento e armazenamento, humidade, chuva, e gelo & congelação. Aplicações Antena / Posicionamento de Sensor Electro-óptico Rastreamento Aplicações científicas e de I&D Câmaras anecóicas Medições de antenas Características principais Até 800Nm de Torque Entregue a uma Velocidade de 6,8 graus/seg. Alta Precisão de Posicionamento Angular Ampla gama de temperaturas de funcionamento Cumpre os requisitos MIL-STD-810F Controlo em circuito fechado Software de controlo posicional
