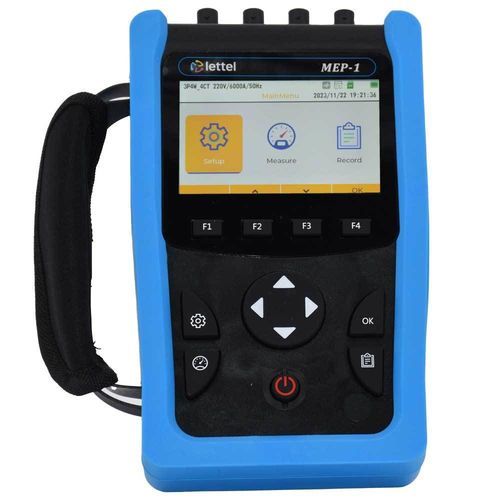

Medidor de potência trifásico MEP-1

USB

Principais características do analisador de circuitos trifásicos MEP-1: - Apresentação: O MEP-1 é um centro de medição que permite a análise completa de um circuito elétrico. As medições de tensão com garras de crocodilo e as medições de corrente com sensores flexíveis e de abertura permitem a implantação sem qualquer intervenção na instalação ou corte de energia. Sua facilidade de integração e recursos avançados, como gravação de dados e comunicação TCP/IP integrada, fazem dele a ferramenta ideal para realizar diagnósticos energéticos temporários. - Acessórios fornecidos: Inclui um estojo compartimentado contendo: – Analisador de rede portátil MEP-1 – 5 cabos de tomada de tensão de 3m de comprimento – 5 garras de crocodilo – 5 pontas magnéticas para medição de tensão – 1 cabo RJ45 de 1m de comprimento – Plugue de carregamento de rede – Chave USB tipo A para exportação de dados – Alça com almofada magnética para fixar o MEP-1 a uma parede de gabinete elétrico metálico. - Alimentação: Bateria de lítio recarregável com plugue de rede fornecido. - Medição de corrente: Por sensores de corrente flexíveis e de abertura do tipo laço Rogowski a serem encomendados separadamente. 4 faixas diferentes dependendo da faixa de corrente medida e das dimensões do condutor. - Medição de tensão: Direta com cabos cuja extremidade pode ser equipada com uma garra de crocodilo para fixação ao condutor ou uma ponta magnética para posicionar em um parafuso de disjuntor. Também é possível conectar transformadores de tensão cujo rácio é programável. - Interface: Tela TFT colorida de 4 polegadas para exibir dados em gráficos de barras, ondas sinusoidais ou diagramas de fase. Menu simples e intuitivo disponível em vários idiomas. - Dados medidos: Energias ativas e reativas, importadas e exportadas, por fase e total. Valores instantâneos: tensões, corrente, fator de potência, frequência, demandas, etc. Registro de valores mínimos e máximos, médias. Métricas de qualidade: ângulos de fase, limiares de eventos ajustáveis, desequilíbrios, harmônicos até a 50ª ordem, cálculo de coeficientes de fator de crista, fator de corrente K, etc. - Função de registrador de dados: Memória interna de 32GB para gravação de dados com frequência de amostragem ajustável. Os dados podem ser exportados em formato CSV através da porta USB. - Comunicação: Modbus TCP/IP na porta Ethernet. - Facilidade de instalação: Os sensores de corrente e tensão permitem medir o circuito sem qualquer intervenção na instalação elétrica. Esta solução não intrusiva é ideal para realizar auditorias energéticas temporárias. - Clareza dos dados: A tela permite uma análise instantânea dos dados interfaciais. - Precisão: Classe de precisão 0,2% para tensão e corrente, 0,5% para energia ativa e 1% para energia reativa. - Normas e certificações: EN61010-1:2010+A1:2019 EN IEC 61010-2-030:2021+A11:2021 EN IEC 61326-1:2021 - Produtos associados: Laços Rogowski MTCR-x-MEP (a serem encomendados separadamente) → MTCR-36-600-MEP → MTCR-100-1000-MEP → MTCR-150-3000-MEP → MTCR-200-6000-MEP - Recursos: Centro de medição portátil MEP-1 - Características / Especificações técnicas: Modelo: MEP-1 Alimentação: Bateria de lítio recarregável Interface: Tela TFT colorida de 4 polegadas Comunicação: Modbus TCP/IP (Ethernet) Registro: Memória interna de 32GB, exportação USB (CSV) Precisão: 0,2% (tensão/corrente), 0,5% (energia ativa), 1% (energia reativa) Normas: EN61010-1:2010+A1:2019, EN IEC 61010-2-030:2021+A11:2021, EN IEC 61326-1:2021 Acessórios incluídos: Estojo, cabos, garras de crocodilo, pontas magnéticas, RJ45, plugue de rede, chave USB, alça magnética Sensores de corrente Rogowski a serem encomendados separadamente
