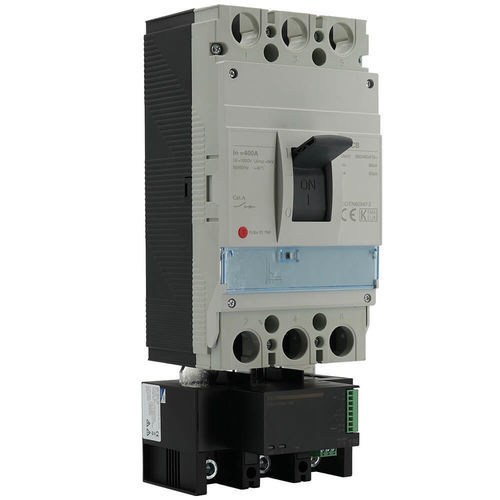

Disjuntor termomagnético MAD-630A1-DIR

de correntede tensãotrifásico

Solução de medição tudo-em-um integrada sob o disjuntor moldado, a gama MAD oferece vantagens únicas em termos de simplicidade de instalação, redução de componentes e riscos de manutenção: - Medições: A unidade permite uma análise completa de um circuito elétrico em trifásico ou tetrafásico: - Medições instantâneas: Tensões simples e compostas, corrente por fase e neutro, potência ativa, reativa, aparente, frequência, fator de potência - Medições de energia: Ativa e reativa (positiva e negativa), aparente, reativa 4 quadrantes - Qualidade: Desequilíbrio de tensão e corrente, taxas de distorção e conteúdo harmônico até a 31ª ordem - Precisão: Medição de energia ativa classe 0.5 - Elétrico: Alimentação auxiliar 80 … 270 VAC - Integração: A unidade conecta-se diretamente aos terminais de saída das 3 fases do disjuntor moldado. Atua como uma extensão do disjuntor. As dimensões da unidade permitem uma compatibilidade perfeita com os disjuntores dos principais fabricantes, de calibre 400A e 630A. - Comunicação: Modbus RTU via porta RS485 - Entradas e saídas: A unidade de medição está equipada com 2 entradas digitais e 1 saída de relé programável - Controle de circuito e alarmes: O relé é programável ao atingir um limite mínimo ou máximo de corrente, tensão, potência, desequilíbrio de fase, etc., permitindo: - proteger os circuitos elétricos - realizar funções de alarme em caso de falha ou sinal inadequado - realizar um deslastre automático em caso de sobrecarga - Feedback de status dos circuitos elétricos: As 2 entradas digitais permitem monitorar o status dos circuitos auxiliares ou dispositivos e alertar em caso de falha ou interrupção do circuito - Registro de dados: Os índices de energia e potência são registrados em uma frequência programável em passos de 1 minuto. Os dados registrados podem ser visualizados via software e exportados em formato .csv - Supervisão: Monitoramento remoto das medições via Modbus, em software de terceiros ou no software gratuito fornecido. Para monitoramento local, displays embutidos para portas de armários estão disponíveis como opções. Oferecidos em 2 formatos diferentes, conectam-se às unidades via um único cabo RJ12 - Redução de custos: - Economia de componentes: Em comparação com uma instalação tradicional, uma unidade de medição MAD integrada elimina a necessidade de: - Transformadores de corrente externos - Disjuntores ou porta-fusíveis para proteger as tomadas de tensão - Cabos de conexão - Economia de tempo: Instalação mais rápida devido a menos componentes - Redução de manutenção: O design "tudo-em-um" evita riscos de falhas em componentes auxiliares, cabos de conexão e pontos de conexão - Conformidade: CE, RoHS, REACh - Normas aplicáveis: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1 - Variantes e códigos de pedido: Esta unidade é oferecida em 2 faixas de corrente para selecionar de acordo com o calibre do disjuntor associado: Código de pedido | Corrente máxima | Produto em estoque MAD-400A1-DIR | 400A | em estoque MAD-630A1-DIR | 630A | em estoque - Produtos associados: - MAD-D72: Display 72×72 mm - MAD-D96: Display 96×96 mm - Cabos RJ12 para conectar o display à unidade de medição - Documentação técnica disponível: - Apresentação da gama MAD - Catálogo geral - Manual de instalação, programação e uso - Protocolo de comunicação Modbus - Características técnicas / especificações: - Unidade de medição integrada para disjuntor moldado - Faixas de corrente: 400A ou 630A - Alimentação auxiliar: 80–270 VAC - Comunicação: Modbus RTU (RS485) - 2 entradas digitais, 1 saída de relé programável - Medição de energia ativa classe 0.5 - Conformidade CE, RoHS, REACh - Normas: IEC61557-12, GB/T 22264.7, IEC61326-1, IEC61010-1
