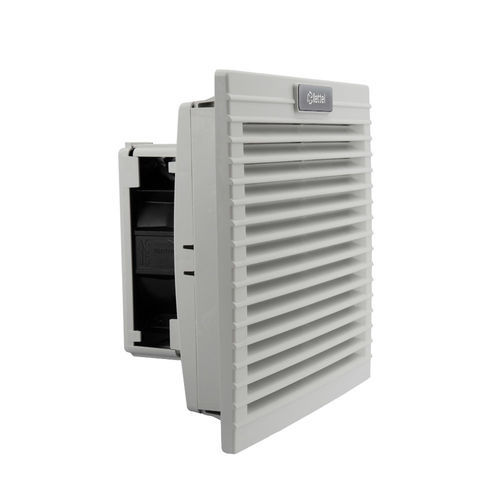

Grelha de ventilação em material plástico GTA-176-VFF series

com filtro de póquadrada

Descrição
GTA-176-VFF: grelha de ventilação que integra um ventilador e um filtro G3 para gestão térmica de quadros elétricos. Projetada para acelerar a circulação do ar e evacuar o ar quente para arrefecer o quadro.

Principais características

• Ventilador: bornes de mola para ligação rápida e segura; sentido de fluxo por defeito exterior → interior; sentido facilmente reversível através do sistema Fan Quick Lock; caudal 115 m³/h sem filtro e 84 m³/h com filtro; disponível em 230 V AC (consumo 22 W) e 24 V DC (consumo 9 W).
• Grelha: face 204×204 mm em ABS autoextinguível (UL94 V0), baixa textura exterior, cor RAL 7035; junta de vedação em espuma; em conjunto com o filtro garante índice de proteção IP54.
• Filtro: categoria G3; substituição rápida em segundos através da grelha frontal abatível sem ferramentas.
• Integração: fixação por encaixe sem parafusos; corte quadrado simples para instalação; profundidade total 90 mm; embutimento em corte 176×176 mm.

Funções e aplicações

• Permite a refrigeração ativa de quadros elétricos, especialmente quando combinado com um termostato de ventilação.
• Instalação rápida e sem ferramentas; manutenção simplificada (substituição rápida do filtro).

Normas e conformidade

• Conformidades: CE, RoHS, REACH.

Variantes e códigos de encomenda
Código encomenda | Tensão de alimentação | Stock
GTA-176-VFF-24 | 24 V DC | instock
GTA-176-VFF-230 | 230 V AC | instock

Recursos
Documentação disponível: ficha técnica do produto, manual de instalação e documentos de apresentação/catálogo (formatos PDF).

Características / especificações técnicas

• Referência modelo: GTA-176-VFF
• Face frontal: 204 x 204 mm
• Profundidade total: 90 mm
• Corte de embutir: 176 x 176 mm
• Material da grelha: ABS de alta resistência, autoextinguível (UL94 V0)
• Cor: RAL 7035
• Índice de proteção: IP54 (com junta de espuma + filtro)
• Filtro: categoria G3, grelha frontal abatível sem ferramentas
• Caudal de ar: 115 m³/h sem filtro, 84 m³/h com filtro
• Tensões disponíveis: 230 V AC (22 W), 24 V DC (9 W)
• Ligação: bornes de mola
• Sistema de fluxo: sentido por defeito exterior→interior, reversível via Fan Quick Lock
• Fixação: encaixe (instalação sem parafusos)
• Conformidades: CE, RoHS, REACH
