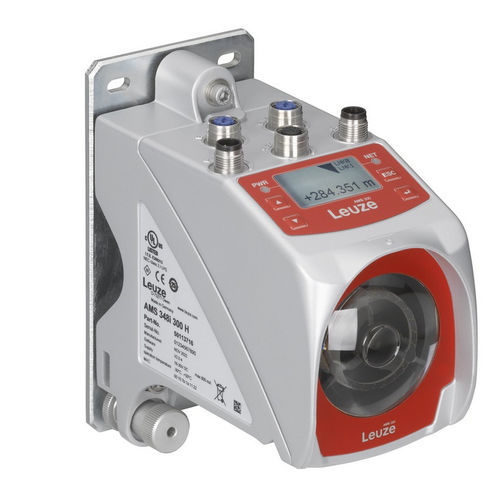

Sensor de distância óptico AMS 348i 120 H

ProfiNet

Aplicação - Proteção contra a colisão de gruas / pórticos Posicionamento de instalações de galvanoplastia Posicionamento de sistemas de patins e de patins de deslocação lateral Posicionamento de transelevadores Guia de encomenda - A fita reflectora deve ser encomendada separadamente Versão especial - Aquecimento Fonte de luz - Laser, vermelho Classe de laser - 2, IEC/EN 60825-1:2014 Tamanho do ponto de luz [à distância do sensor] - 100 mm [120.000 mm] Tempo de cálculo do valor de medição - 8 ms Resolução - 0,001 ... 10 mm Exatidão - 2 mm Reprodutibilidade (3 sigma) - 1,5 mm Saída do valor de medição - 1,7 ms Velocidade máxima de deslocação - 10 m/s Tensão de alimentação UB - 18 ... 30 V, DC Classe de conformidade - B Protocolo - PROFINET RT Funcionalidade de comutação - Integrada Velocidade de transmissão - 100 Mbit/s Tipo de ligação - Conector Designação no dispositivo - BUS IN Tamanho da rosca - M12 Material - Metal N.º de pinos - 4 pinos Função - BUS OUT Interface de dados Tipo de ligação - Conector Designação no dispositivo - BUS OUT Tamanho da rosca - M12 Tipo - Fêmea N.º de pinos - 4 pinos Codificação - D-coded Função - PWR / SW IN / OUT Alimentação de tensão Tipo de ligação - Conector Designação no dispositivo - PWR Tamanho da rosca - M12 Tipo - Macho N.º de pinos - 5 pinos Codificação - A-coded Função - Interface de serviço Tipo de ligação - Conector Designação no dispositivo - SERVICE Tamanho da rosca - M12 Tipo - Fêmea N.º de pinos - 5 pinos Codificação - A-coded Dimensão (L x A x C) - 84 mm x 166,5 mm x 159 mm Material da caixa - Metal Caixa metálica - Zinco/alumínio fundido Material da tampa da lente - Vidro Peso líquido - 2.450 g Controlos operacionais - Teclado de membrana Temperatura ambiente, funcionamento - -30 ... 50 °C Temperatura ambiente, armazenamento - -30 ... 70 °C
