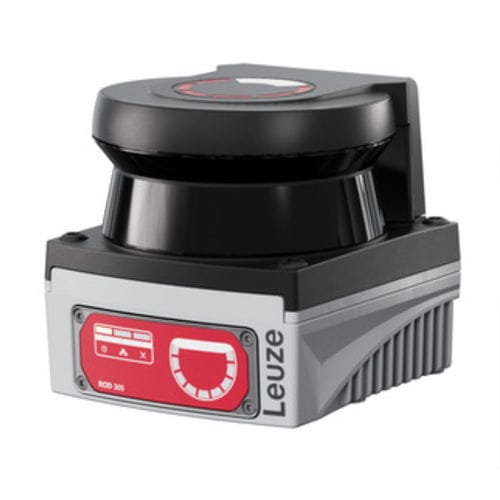

Scanner multieixos ROD 508

de mediçãoa laserde infravermelho

Aplicação - Controle do recipiente Medição de contornos Navegação Fonte de luz - Laser, Infravermelho Classe de laser - 1, IEC/EN 60825-1:2014 Resolução angular - 0,025° a 10 Hz 0,05° a 20 Hz 0,1° a 40 Hz 0,2° a 50 Hz 0,2° a 80 Hz Espectro angular - 275 ° Área de detecção - 0,08 ... 25 m, Reflectância > 90% 7 m a 1,8% de reflexão 15 m a 10% de reflexão 25 m a 90% de reflexão Tensão de alimentação UB - 12 ... 24 V, CC, -10 ... 30 % Tempo de resposta - 12,5 ... 100 ms Número de conexões - 2 Unid. Função - Interface de máquina Tipo de conexão - Conector redondo Tamanho da rosca - M12 Tipo - male Material - Metal Número de polos - 12 polos Codificação - Código A Função - Interface de dados Transmissão do valor medido através de UDP (intensidade do sinal, distância e representação do processo) Tipo de conexão - Conector redondo Tamanho da rosca - M12 Tipo - female Material - Metal Número de polos - 4 polos Codificação - Código D Dimensões (L x A x C) - 80 mm x 80 mm x 85 mm Material da carcaça - Metal Plástico Carcaça metal - Zinco fundido Material da cobertura da parte ótica - Plástico Peso líquido - 630 g Tipo de fixação - Através de suporte de fixação opcional Fixação de passagem Placa de montagem Nota - Para obter mais detalhes sobre a atribuição do segmento circular do LED, consulte o manual de instruções em www.leuze.com
