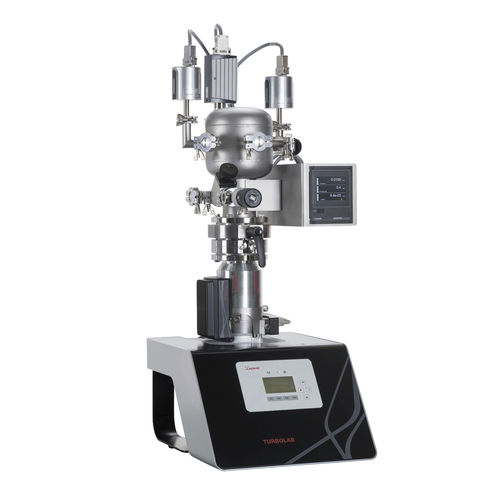

Calibrador de pressão CS3 Standard

para manômetrocompacto

CS3 Padrão com calibragem DAkkS Sistema compacto de calibração para verificação e recalibragem de medidores de vácuo na faixa de 1.000 a 1 x 10-3 mbar. A unidade base da Norma CS3 é composta principalmente por uma câmara de calibração em aço inoxidável (design de acordo com a DIN 28 418 respectivamente ISO/DIS 3567/68). Fornecido com três orifícios de calibração, um sistema de bomba Turbo-molecular de compressão a seco TURBOLAB 90, uma entrada manual de gás completa com válvula doseadora e uma válvula borboleta de alto vácuo para estrangulamento da velocidade de sucção, respectivamente para o isolamento do sistema de bomba. Um manómetro IONIVAC ITR90 de gama completa é montado para indicar a gama completa de pressão dos sensores a calibrar, bem como a pressão final do sistema. Além disso, a unidade base vem com dois transmissores de pressão de referência CERAVAC CTR100N (1 x 1Torr, 1 x 1000Torr), um display GRAPHIX THREE e os cabos de conexão correspondentes. Todos juntos eles são calibrados de acordo com os últimos regulamentos DAkkS. A calibração a baixas pressões (10-3 bis 2 × 10-1 mbar-range) pode ser realizada em modo dinâmico, o que significa que a quantidade de gás de entrada é balanceada manualmente com o fluxo de gás bombeado. A pressões mais elevadas (até à pressão atmosférica), a calibração tem de ser efectuada em modo estático, o que significa que a câmara de calibração está isolada do sistema da bomba e que o gás é admitido até ser atingido o valor de pressão desejado. A calibração estática requer uma baixa taxa de gases de escape, que é alcançada por uma câmara de calibração limpa e um longo tempo de bombeamento.
