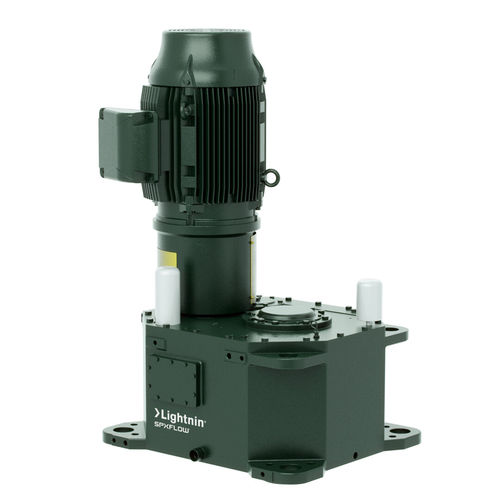

Misturador dinâmico 98 series

de bateladapara líquidoscom abertura superior

Accionamentos paralelos para trabalhos pesados, optimizam a produtividade e reduzem o tempo de inatividade CARACTERÍSTICAS Tradicionalmente, os componentes internos da transmissão por engrenagens estão sujeitos a grandes cargas axiais e de flexão, que são a principal fonte de deflexão e desalinhamento indesejados das engrenagens. Se não forem controladas, estas cargas dinâmicas podem reduzir significativamente a vida útil das engrenagens ou provocar uma falha súbita da transmissão. Estas cargas são atribuídas às forças do fluido que actuam sobre o veio do misturador nos impulsores. O design do SPX FLow Lightnin isola a engrenagem dos efeitos dessas forças fluidas através da seguinte combinação de vantagens de design: - O rolamento inferior do eixo da pena não sofre nenhuma carga externa e não suporta o eixo do misturador de forma alguma. - A folga entre o veio do misturador e o veio da bucha assegura que não são impostas cargas de flexão ao veio da bucha, isolando efetivamente a engrenagem dos efeitos mecânicos criados pelas forças do fluido. - O rolamento fixo situado por baixo da transmissão no cartucho de vedação absorve as forças de reação radiais para além das cargas axiais. Desta forma, evita-se que estas sejam transferidas para a transmissão. - O posicionamento preciso do rolamento fixo a milímetros das faces do vedante do misturador minimiza a excentricidade do eixo e a deflexão dinâmica para maximizar a vida útil do vedante. - Eixo paralelo, projeto de redução dupla fornece maior flexibilidade de instalação onde há limitações de espaço no topo do vaso. - As engrenagens helicoidais cementadas e retificadas ajudam a garantir um funcionamento silencioso e uma vida útil prolongada das engrenagens. - A barragem de óleo de poço seco está integrada na caixa de engrenagens para evitar que a lubrificação vaze pelo eixo do misturador.
