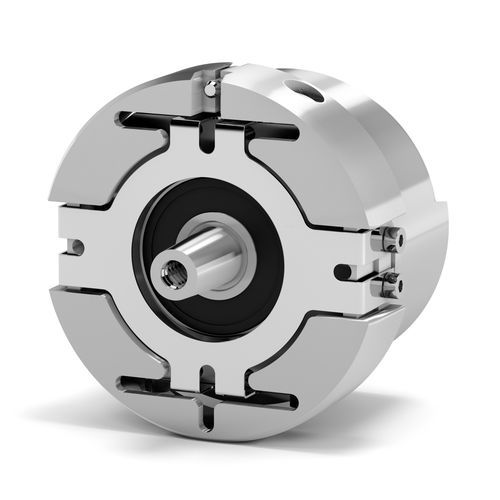

Encoder rotativo absoluto ASB62

ópticode eixo maciçoBiSS-C

Codificadores ASB62 e CB62 para Feedback em Motores Gearless e Servo O codificador rotativo absoluto ASB62 e o codificador rotativo incremental CB62 foram concebidos para serem facilmente integrados em motores e sistemas de servo-accionamento e fornecer um feedback preciso e fiável da posição e velocidade. Possuem um desenho de baixo perfil que economiza espaço e estão equipados com um eixo sólido cônico de 9,25 mm de diâmetro e 1:10 de diâmetro. São ideais para acoplamento directo de alta precisão em espaços apertados e garantem um acoplamento sem folga e sem deslizamento, com rigidez torsional para um maior desempenho mecânico e eléctrico. Além disso, o flange de expansão torna a instalação e a fixação muito fácil e funcional. A faixa de temperatura de operação é ampliada para -20°C +100°C (-4°F +212°F) e a taxa de proteção é IP40. O codificador absoluto ASB62 oferece resolução de até 25 bit de volta única e implementa interfaces SSI e BISS de modo C. Ele também fornece uma via incremental adicional (2.048 sinais Sine-Cosine de 1Vpp por volta) para o controle preciso da velocidade do rotor. Tanto +5Vdc como +10Vdc +30Vdc estão disponíveis circuitos de alimentação. O codificador incremental CB62 gera 2.048 sinais Sine-Cosine de 1Vpp por volta com sinal de índice e sinais invertidos para a realimentação da velocidade. Além disso, pode emitir informação de posição absoluta (sinais CD) para controlar a posição do rotor. ASB62 e CB62 são ideais para motores gearless, servo motores, robótica, elevadores e elevadores, e automação em geral.
