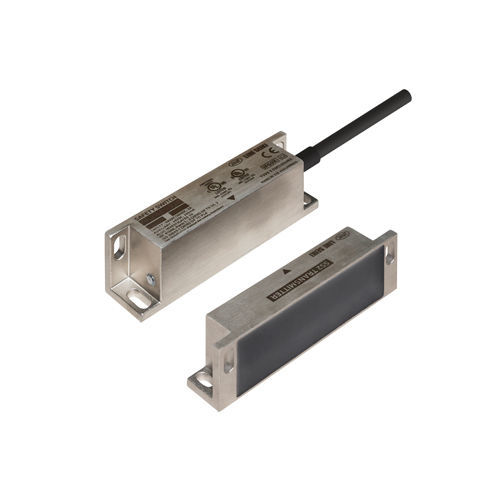

Interruptor de segurança SS2-OX-3 series

multipolarIP69KIEC

Interruptor de segurança sem contactoInoxidávelSolitárioRelé de segurança Combinável por condiçãoCaracterísticasPLd de acordo com a norma ISO 13849-1 em aplicações autónomasMonitorização cruzada entre dois canaisCaixa robusta em aço inoxidávelModelosModelosSaída de segurançaSaída auxiliarMaterial da caixaSS2-OX-310ReléN.O. Contacto x 1 Contacto N.C. x 1N.C.(Saída SSR) x 1Equivalente aSUS316L(SCS16)SS2-OX-320N.C.(Saída PNP Coletor Aberto) x 1SS2-OX-330N.C.(Saída de coletor aberto NPN) x 1EspecificaçõesTensão da fonte de alimentaçãoDC24V (-15%/+10%)Distâncias de funcionamentoDistância nominal de funcionamento: 12mmDistância garantida de ligação: 10mmDistância garantida de desligamento: 15mmHisterese: 2mmExactidão de repetição : ＜5%Proteção de segurança de saídaFusível interno 2Temperatura de funcionamento-25 - +60°TipoNível de codificação (ISO 14119)4 / BaixoMTTFd＞100 anosPadrões cumpridosISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1, IEC 61508-2, IEC 62061, IEC 60947-5-3, UL 60947-1, UL 60947-5-2, CSA C22.2 N.º 60947-1, CSA C22.2 N.º 60947-5-2, CE, RoHSEspecificações detalhadas do modeloModelosSS2-OX-310SS2-OX-320SS2-OX-330Saída de segurançaContacto NA x 1 Contacto N.C. Contacto x 1 (AC48V 2A (AC Uso Geral) / DC30V 2A (DC Resistivo) / DC5V 10mA Min.)Saída Auxiliar (x1)N.C. x 1(Saída SSR)N.C. x 1(Saída PNP Coletor Aberto)N.C. x 1(Saída NPN Coletor Aberto)DC24V 200mA Max.Configuração dos contactosCorrente operacional60mA215mA60mUnidade de relé de segurançaPode ser utilizado com a unidade de relé de segurança que recebe 1 entrada N.O. + 1 entrada N.C. /Não pode ser utilizado com o SM1-301 da Line SeikiDimensõesUnidade emissora: 92 x 29 x 18 mmUnidade recetora: 92 x 29 x 24 mmDimensãoPesoUnidade emissora: 190gUnidade recetora (incluindo o cabo) : 370gClasse de protecçãoIP69KPLPLd (Cat.3), SIL2: Autónomo (1 interrutor de segurança)O nível de desempenho depende da avaliação de todo o sistema: Combinado com uma unidade de relé (1 N.O. + 1 N.C.)Especificações técnicas / característicasInterruptor de porta de bloqueio de segurança sem contactoPLd de acordo com a ISO 13849-1 em aplicações autónomasMonitorização cruzada entre dois canaisCaixa robusta em aço inoxidável (Equivalente a SUS316L (SCS16))Saída de segurança de relé: Contacto N.O. x 1, Contacto N.C. x 1Saída auxiliar: Saída de coletor aberto SSR, PNP ou NPN, dependendo do modeloFonte de alimentação: DC24V (-15%/+10%)Temperatura de funcionamento: -25 a +60°CClasse de proteção: IP69KEstá em conformidade com as normas ISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1/2, IEC 62061, IEC 60947-5-3, UL, CSA, CE, RoHSMTTFd: >100 anosDimensões: Transmissor 92 x 29 x 18 mm, Recetor 92 x 29 x 24 mmPeso: Transmissor 190g, Recetor (com cabo) 370g
