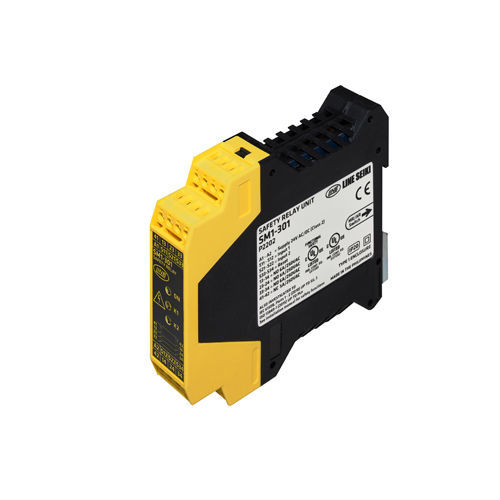

Relé de segurança de freio de emergência SM1-301

PLeIECSIL

Descrição do produto:O SM1-301 é uma unidade de relé de segurança concebida para monitorizar dispositivos de paragem de emergência e/ou interruptores de limite. É um dispositivo compacto, que poupa espaço, com uma largura de 23 mm e está em conformidade com a Categoria 4 da norma ISO 13849-1. Até 25 unidades dos modelos da Série SS4 podem ser ligadas em série, mantendo a conformidade com a Categoria 4.Caraterísticas:23 mm de largura, tipo compacto que poupa espaçoAplicável às condições da Categoria 4 de acordo com a ISO 13849-125 unidades dos modelos da Série SS4 podem ser ligadas em série, continuando a ser aplicável às condições da Categoria 4 de acordo com a ISO 13849-1Monitorizar contactos de dispositivos de paragem de emergência e/ou interruptores de fim de curso3 saídas de segurança (N.O.) com contactos guiados por forçaEspecificações:Tensão de alimentaçãoAC / DC24V (-15%/+10%)Consumo de energia5VA (AC) 2.5W (DC)Proteção contra curto-circuitosFusível electrónicoEntrada de segurançaNúmero de canais de entrada: Entrada N.O. x 2 canaisCorrente de entrada: 166mA máx. por canalSaída de segurançaContacto N.O. x 3AC250V 6A (AC Resistiva) / AC250V 5A (AC Geral) / DC24V 5A (DC Geral)Saída auxiliarContacto N.C. x 1AC250V 5A (AC Resistiva) / AC250V 5A (AC Geral) / DC24V 5A (DC Geral)PLPLe (Safety Cat.4), SIL 3Material de contactoAgSnO₂Carga mínima de contactoDC5V 10mARempo de resposta20ms máx.Dimensões100 x 23 x 114mm (Desenho dimensional)Gama de temperaturas de funcionamento-20 - +60°CPeso180gClasse de protecçãoIP20MTTFd＞100 vezesPadrões cumpridosISO 13849-1, IEC 60204-1, IEC 61508-1, IEC 61508-2, IEC 62061, IEC 61326-1,IEC 61326-3-1, IEC 60068-2-1, IEC 60068-2-2, UL 60947-1, UL 60947-5-1,CSA C22.2 No. 60947-1, CSA C22.2 No. 60947-5-1, CE, RoHSEspecificações técnicas principais:Fonte de alimentação: AC/DC 24V (-15%/+10%)Consumo de energia: 5VA (AC), 2.5W (DC)Proteção contra curto-circuitos: Fusível electrónicoEntradas de segurança: 2 canais, entrada N.O., 166mA máx. por canalSaídas de segurança: 3 contactos N.O., AC250V 6A (resistivo), AC250V 5A (geral), DC24V 5A (geral)Saída Auxiliar: 1 contacto N.C., AC250V 5A, DC24V 5APerformance Level: PLe (Cat.4), SIL 3Material do contacto: AgSnO₂Carga mínima de contacto: DC5V 10mAResponse Time: 20ms max.Dimensões: 100 x 23 x 114mmTemperatura de Funcionamento: -20 a +60°CPeso: 180gProteção: IP20MTTFd: ＞100 vezesNormas: ISO 13849-1, IEC 60204-1, IEC 61508-1/2, IEC 62061, IEC 61326-1/3-1, IEC 60068-2-1/2, UL 60947-1/5-1, CSA C22.2 No. 60947-1/5-1, CE, RoHS
