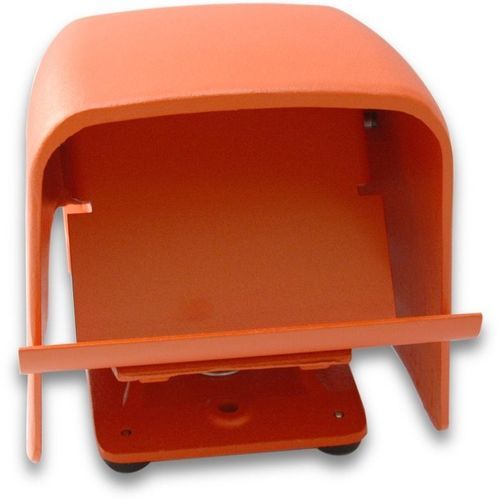

Interruptor de pedal de controle 511-B2OXG

de segurançade freioelétrico

Visão geral
O modelo 511-B2OXG da Hercules é um pedal anti-disparo projetado para reduzir atuações acidentais através de um escudo Gated OX e uma alavanca de disparo com trava; destinado a equipamentos industriais que requerem um interruptor DPDT momentâneo de estágio único.

Detalhes do produto

• Modelo: 511-B2OXG
• Marca: Hercules
• Tipo de interruptor: Elétrico, ação momentânea de estágio único
• Circuiteria: DPDT (Form CC)
• Entrada de cabo: 3/4"-14 NPT rosqueada (padrão, simples)
• Cor do invólucro: Laranja
• Material do invólucro: Ferro fundido (pedal e invólucro)
• Escudo: Gated OX Shield
• Classificações elétricas: 20 A 125-250 VAC; 1 H.P. 125-250 VAC; Heavy Pilot Duty 250 VAC máx.

Recursos e benefícios

• A alavanca de disparo com trava deve ser liberada antes da depressão do pedal para reduzir atuações acidentais
• Liberação suave da alavanca e movimento do pedal para operação consistente
• Molas de retorno duplas do pedal e mecanismo de travamento positivo
• Junta de cobertura em neoprene, anéis O no eixo de atuação e parafuso de aterramento separado para vedação e aterramento
• Pés de borracha antiderrapantes e três furos de montagem para instalação rígida no chão ou em equipamentos

Materiais

• Pedal e invólucro em ferro fundido para resistência estrutural
• Protegido por um escudo em alumínio fundido
• Acabamento de pintura: Laranja de alerta

Opções

• Modelos com escudos sobredimensionados "O" e "OX" aceitam calçados de segurança sobredimensionados e protetores metatarsais; "OX" fornece 3/4" (19,1 mm) de abertura adicional vs "O"
• Entradas de conduíte duplas 1/2"-14 NPT e tamanhos métricos disponíveis mediante pedido especial
• Modelos twin & triple, variantes com proteção e versões RF wireless disponíveis mediante pedido especial

Invólucro
NEMA Tipo 2, 4 & 13; UL enclosure 2, 4 & 13; CSA enclosure 2, 4 & 13; EN 60529 Grau de proteção IP56

Propósito
Projetado para evitar atuações acidentais; à prova de respingos, poeira, água e óleo, adequado para ambientes industriais

Aplicações

• Dobradoras
• Marcadores de caixas
• Freios
• Picadores
• Limpeza
• Sistemas de fechamento
• Sistemas de transporte
• Máquinas de crimpagem
• Máquinas de corte para tubos e tubulações
• Cortadores
• Máquinas de corte
• Furadeiras
• Mesas de perfuração
• Oficinas
• Máquinas de remoção de enchimento
• Dobradoras
• Equipamentos de processamento de alimentos
• Sistemas de conformação
• Moedores
• Retificadoras
• Enfiadeiras
• Tornos
• Elevadores
• Sistemas de marcação
• Manipuladores de material
• Microscópios
• Sistemas de controle de lançamento de mísseis
• Máquinas de moldagem
• Frentes de corte
• Rebarbadoras
• Plataformas de perfuração de petróleo
• Plataformas
• Posicionadores
• Rodas de oleiro
• Extrusoras
• Equipamentos de perfuração
• Sistemas de rebobinamento
• Rebitadeiras
• Roladoras
• Roteadores
• Serras
• Madeireiras
• Picadores de sucata
• Equipamentos de limpeza de esgoto
• Tesouras
• Máquinas de calçados
• Trituradores
• Ônibus Espacial
• Fiação
• Grampeadores
• Equipamentos cirúrgicos
• Mesas
• Testadores
• Máquinas de laminação
• Rosqueadeiras
• Máquinas de conformação e rebaixamento
• Máquinas de conformação de extremidade de tubo
• Dispositivos de expansão de tubo
• Centros de torneamento/fresagem
• Torneiros
• Centros de usinagem
• Plataformas giratórias
• Máquinas de amarrar e agrupar
• Controle de tensão
• Canhões de água
• Soldadores
• Equipamentos de bobinamento
• Sistemas de trefilação

Especificações técnicas

• Modelo: 511-B2OXG
• Tipo de interruptor: Elétrico
• Ação: Single Stage Momentary
• Circuiteria: DPDT (Form CC)
• Entradas de cabo: 3/4"-14 NPT rosqueada (padrão, simples)
• Cor do invólucro: Laranja
• Material do invólucro: Ferro fundido (pedal e invólucro)
• Escudos & proteções: Gated OX Shield (OX fornece altura de abertura adicional vs O)
• Classificações elétricas: 20 A 125-250 VAC; 1 H.P. 125-250 VAC; Heavy Pilot Duty 250 VAC máx.
• Classificações de invólucro: NEMA Tipo 2, 4 & 13; UL enclosure 2, 4 & 13; CSA enclosure 2, 4 & 13; EN 60529 IP56
• Vedação: Junta de cobertura em neoprene mais anéis O no eixo de atuação; parafuso de aterramento separado
• Montagem: Pés antiderrapantes em borracha e três furos para montagem rígida
• Opções: Escudos sobredimensionados, entradas de conduíte alternativas, modelos twin/triple, modelos gated, versões RF wireless (pedido especial)
