Sistema de elevação de ar comprimido PV-A series

com atuador pneumáticocom 1 colunade cilindro

Visão geral
A série PV-A são elevadores Planeveyor acionados por ar comprimido que utilizam uma unidade de pistão (ou unidades concatenadas) com cilindro de ar integrado. Elevam a peça da mesa e permitem movimento livre a 360° suportando a peça em esferas. As unidades suportam ajuste para cima/baixo e podem ser usadas isoladamente ou em série para maior comprimento e distribuição de carga.

Tipo uso único · concatenado

• Uso único: modelos com unidade de pistão única (ex.: PV50A, PV120A).
• Uso concatenado: múltiplas unidades conectadas para aumentar comprimento, número de esferas e distribuição de carga.

Tipos e aplicação
Os elevadores Planeveyor reduzem trabalho manual ao posicionar livremente as peças após levantamento pelo cilindro integrado. Interfaces de montagem incluem tipo ranhura quadrada e ranhura em T para adaptar-se a mesas de máquinas e dispositivos de fixação. Configurações conectáveis permitem posições de instalação flexíveis.

• Ranhura quadrada: ampla linha conforme tamanho e peso da peça.
• Ranhura em T: compatível com T-slots existentes (ex.: prensas).
• Único/Concatenado: ao descer a peça pode repousar sobre o corpo do elevador; unidades concatenadas permitem movimentação de peças maiores.

Notas de operação / Circuito recomendado
Use ar comprimido para elevar as esferas (elevação); liberar ar permite que a peça desça por gravidade. Para descida, ventilação do cilindro via válvula 3 vias; descida forçada exige gerador de vácuo. Dimensione o circuito pneumático conforme requisitos de elevação, descida controlada e descida forçada.

Modelos representativos PV-A (dados selecionados)

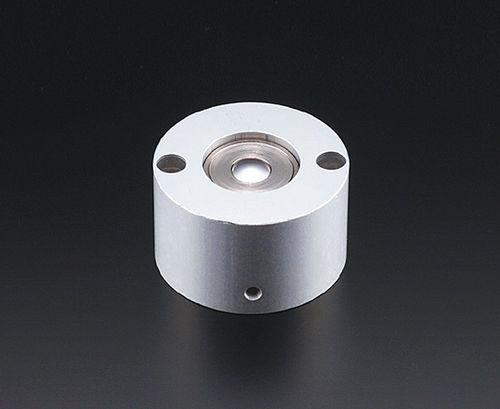

Exemplos: PV50A — 1 pistão; ar de fornecimento 0,4–0,6 MPa; força ascendente aprox. 608N (0,4MPa) a 921N (0,6MPa); peso 375 g; esfera principal SUJ2; copo de suporte SCM415; corpo Al; uso para cima/para baixo. PV120A — 1 pistão; força ascendente aprox. 1205N (0,4MPa) a 1754N (0,6MPa); peso 912 g; materiais semelhantes.

PVL-T (tipo ranhura em T) — dados representativos

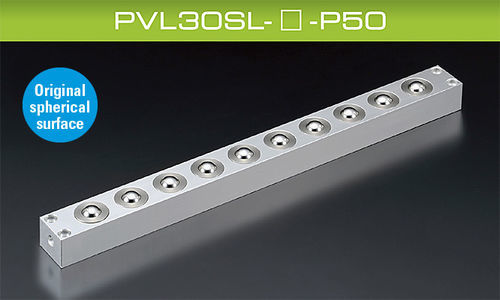

Exemplos: PVL13T-● — 1 pistão; força ascendente ≈137N (0,4MPa) / 176N (0,5MPa) / 216N (0,6MPa); esfera SUJ2; copo SCM415; corpo Al; uso cima/baixo. PVL20T-● — força ascendente ≈176N / 225N / 274N (0,4/0,5/0,6MPa). A série PVL oferece comprimentos e contagem de esferas variáveis para determinar a carga por esfera.

PVDL (elevador Planeveyor acionado por hidráulica) — resumo
O PVDL combina força de elevação hidráulica com posicionamento livre Planeveyor. Especificações típicas (ex.: PVDL50) incluem pressões suportadas, forças ascendentes a pressões de óleo especificadas, pequeno curso de elevação (ex.: ≈3 mm), quantidades de óleo e óleo recomendado (ex.: ISO VG32). Configurações em comprimento total e multi-unidade disponíveis.

Outras variantes e características notáveis

• Variante PVLR com rolos para movimentação por rolos mantendo características Planeveyor.
• Variantes: ranhura quadrada, ranhura em T, amortecedor de mola, descarga de pó, compatível com sala limpa e opções de comprimento personalizado.
• Materiais: esferas principais SUJ2, copo de suporte SCM415, corpo tipicamente Al; opções em aço, inox e resina conforme modelo.

Desenhos / CAD
Arquivos 3D-CAD e PDF disponíveis por modelo; CAD/PDF específicos por modelo fornecidos mediante solicitação.

Características / especificações técnicas

• Meio de operação: ar comprimido (PV-A, PVL) ou óleo hidráulico (PVDL).
• Pressão de trabalho recomendada (PV-A / PVL): 0,4–0,6 MPa; pressão suportada típica ≈0,9 MPa para tipos pneumáticos.
• Força ascendente: depende do modelo (ex.: PV50A até ≈921N a 0,6 MPa; PV120A até ≈1754N a 0,6 MPa).
• Material da esfera principal: SUJ2; copo de suporte: SCM415; corpo: alumínio típico.
• Método de elevação: elevação das esferas por pistão para suportar a peça e permitir movimento livre a 360°.
• PVL: montagem em ranhura em T e comprimentos personalizáveis; alças e comprimentos especiais opcionais.
• PVDL hidráulico: forças de empuxo maiores com curso limitado (ex.: PVDL50 ≈3 mm); tipo de óleo e limites de pressão especificados por modelo; faixas de temperatura típicas indicadas nos dados do modelo.
• Configurações: único, concatenado, elevador com rolos, descarga de pó e variantes para sala limpa conforme requisitos de aplicação.
