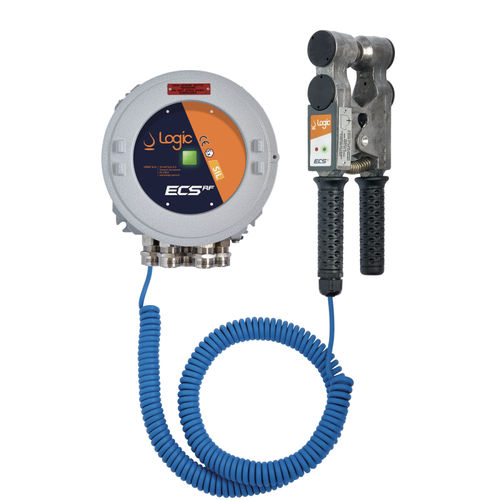

Dispositivo de aterramento ECS series

RLAMPO TERRENO Com sistema de monitoramento eletrônico Os equipamentos electrónicos da série ECS-R permitem a ligação à terra de equipamentos de processo (camiões cisterna, tambores, IBCs, etc.) com monitorização da ligação à terra em tempo real. O sistema monitora que a conexão à terra é obtida com uma resistência inferior a 10Ω. Características Gerais - Caixa Ex-d compacta e robusta, adequada para instalação na zona ATEX 1/21 - Equipado com LEDs verdes e vermelhos redundantes de alta eficiência para monitorização da ligação - N.1 x contacto N.O. para aplicação de segurança até à SIL 2 (apenas ECS-RF) - N.1 x contacto SPST N.O. para monitorização remota do estado de pinça - N.2 x Saídas Ex i para a condução de LEDs de fixação remota a bordo Atende aos requisitos da Diretiva ATEX 2014/34/UE e normas harmonizadas relacionadas para a instalação da Zona ATEX 1/21. Características Técnicas: Marcação ATEX II 2(1)G Ex d[ia Ga] IIC T6 Gb -20 °C ≤ Tamb ≤ +40 °C para gases, vapores e névoas II 2(1)D Ex tb[ia Da] IIIC T 85°C Db -20 °C ≤ Tamb ≤ +40 °C para poeiras Entrada de grampo Ex i Uo=7,2 V, Io=345 mA, Po=621 mW, Co(IIC)=13,5 μF, Lo(IIC)=149 μH Saídas LED Ex i Uo=7,2 V, Io=23 mA, Po=42 mW, Co(IIC)=13,5 μF, Lo(IIC)=34 mH Contato de monitoramento 1x SPDT max 230Vac/1A 24Vdc/1A (carga resistiva/indutiva) Contacto de encravamento 1x N.O. max 230Vac/1A 24Vdc/1A (carga resistiva/indutiva) até SIL2 de acordo com IEC 61508 (apenas ECS-RF) Fonte de alimentação 230 Vac + 5% Corrente máxima 150 mA Limiar de Resistência 10 Ω Dimensões 195 x 195 x 148 mm (L x A x P)
