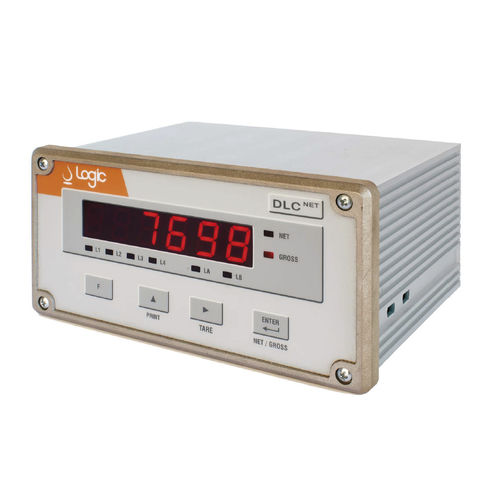

Módulo de interface com display DLC-NET series

ProfiNetPROFIBUSpara sensor de força

DLC-NET Unidade de interface com microprocessador para células de carga extensométricas com display de 6 dígitos e conexão de barramento de campo, tanto analógica como digital PROFIBUS/PROFINET As DLC-NET sériés são unidades de interface de micro-processador para células de carga extensométricas. Na versão básica permite a visualização do peso no display. Com a placa de expansão, muitas outras funções estão habilitadas, incluindo a dosagem automática de até quatro componentes, com saídas digitais imediáticas e retardadas. Disponível com interfaces fieldbus como opção: Profibus-DP® ou Profinet® CARACTERÍSTICAS GERAIS - Caixa métal compacta e robusta para montagem em painel - Calibração digital Complété através de botões de pressão - Comunicações Profibus-DP® ou Profinet® Fieldbus opcionais - Cumpre os requisitos da Directiva EMC 2014/30/UE e é testada de acordo com as normas harmonizadas EN 61000-4 e EN 61000-6 Isolamento galvânico através de conversor DC/DC entre a fonte de alimentação 24 Vdc, as células de carga, o fieldbus e o visor remoto para uma atenuação máxima das perturbações. O dispositivo é calibrado eletricamente na fábrica. CARACTERI5TICAS TÉCNICAS Alimentação das células de carga: Corrente máxima: Sensibilidade máxima: Sinal de entrada: Resolução máxima: Taxa de conversão: Fonte de alimentação do dispositivo: Dimensões: - 5 V de 150 mA (4 células de carga com R=350 ü) 40 nV/div de -4mV/V a +4 mV/V 19 bit + segno (524.288 divisioni a 4 mV/V) 10 ou 80 amostra/s (selecionável) 24 Vdc±10%, B Lmax 144 x 72 x 120 mm (L x A x P) Interface escrava Profibus-DP® (até 12 Mbit/s): permite uma conexão fácil ao PLC/PC com até 124 unidades em um único link. Interface escrava Profinet® (10/100 Mbit/s) com comutador Ethernet integrado para fácil conexão em cadeia daisy-chain.
