Os gabaritos de colagem da Logitech LTD permitem a fixação de amostras de materiais a um substrato, tal como uma lâmina microscópica para a produção de secções finas e ultra-finas.
A produção de secções finas e ultrafinas de materiais exigia que o material da amostra fosse fixado a um substrato, tal como uma lâmina de microscópio. É importante que a orientação do substrato de ligação da amostra seja controlada para se conseguir um óptimo controlo da espessura da amostra e um paralelismo.
"colagem zero" e "colagem de espessura controlada" são duas técnicas importantes desenvolvidas pela Logitech para permitir que a orientação e a espessura da colagem sejam controladas facilmente e com grande precisão.

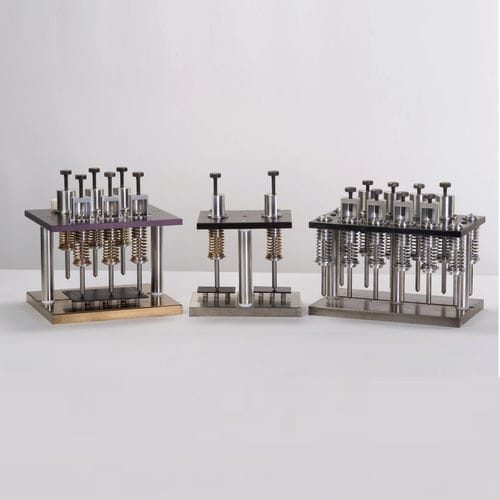

A gama de gabaritos de colagem de secção fina:
O jig de doze posições BJ12 "zero-bonding" tem dois conjuntos de seis pistões de carga em cada lado da linha central para permitir que o jig aceite secções maiores, se necessário. Quatro estações de colagem estão equipadas com uma instalação de grande secção que compreende um espalhador de carga de grande área. Este gabarito é tipicamente utilizado com dois ou três sistemas de lapidação de secções de rocha da estação de trabalho. Doze espalhadores de carga de PTFE são fornecidos com cada gabarito.
O jig de seis posições BJ9 "zero-bonding" apresenta duas estações de colagem. Utilizando dois espalhadores de carga, é particularmente adequado para a colagem simultânea de duas secções geológicas finas de grande formato.
O jig de seis posições BJ6 "zero-bonding" é idêntico ao do jig BJ12, mas com seis pistões. Duas estações de colagem estão equipadas com a instalação de grande secção. Seis espalhadores de carga de PTFE são fornecidos com cada gabarito. Este gabarito é tipicamente utilizado em sistemas de preparação de amostras geológicas de uma única estação de trabalho ou para a colagem de bolachas semicondutoras.
---
