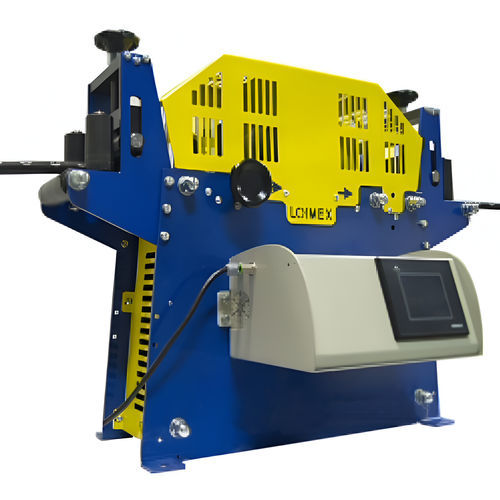

O dispositivo de medição de fios e cabos pode ser utilizado numa posição fixa ou em conjunto com máquinas para enrolar e enrolar cabos.
Construído para a produção da indústria pesada com componentes principais fixados com segurança no interior do dispositivo de medição. Rolos guias de entrada fortes para permitir que o cabo seja alimentado a partir de macacos de bobinas, cremalheiras ou dispositivos de desenrolamento.
Certificação
Medidor de cabos em conformidade com a Directiva 2014/32/UE, com uma elevada precisão (± 0,5%), que é passível de certificação por qualquer organismo de certificação acreditado na UE.
Mais informações para a nova directiva MID
Gama de aplicação
Cabos de aço de 3 a 32 mm Ø.
Cabos eléctricos e cordas de 10 a 60 Ø.
- Caixa de aço
- Medição de roda de aço temperado com 1000 mm de circunferência. ( uma volta de um metro )
- Rolo de pressão de aço com rolamentos
- Dupla tracção de mola e cobertura protectora
- Actuado por alavanca através de mecanismo de cremalheira e pinhão
- Um rolo de endireitamento ajustável ao diâmetro do cabo.
- Dois rolos-guia verticais ajustáveis por fuso
- Capacidade de medida 9999,99 metros.
- ± 0,5 % de precisão. Classe III
- Medida de velocidade: máximo. 200 metros / minuto.
- Aplicação WELMEC 7.2 opcional com contador CD-TOUCH-MID3
- Marca CE
Diâmetro do cabo:3 a 32 mm
Capacidade do contador:9.999,99 mts
Contador com pré-selecção:O
Precisão:0,5 % aprox
Medição da pressão da roda:300N - 375N
Cabo de aço
Dimensões:700x300x500 mm
---
