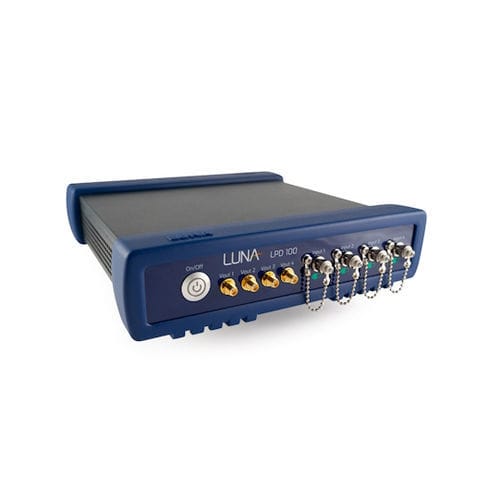

Detector de fotodíodo LPD 100

dinâmicoanalógicomulticanal

O Detetor Log LPD 100 multiportas é um amplificador de fotodíodo útil concebido para medir níveis de luz baixos, inferiores a - 90 dBm. O Detetor de Log da Luna é um amplificador de fotodíodo útil concebido para medir níveis de luz baixos, até - 90 dBm e produzir um sinal elétrico logarítmico linear. É fornecido com duas ou quatro opções de canais. O LPD 100 é particularmente adequado para efetuar medições de potência de elevada gama dinâmica em aplicações relacionadas com circuitos fechados. Por exemplo, no seguimento de polarização, especificamente quando se tenta seguir um nível mínimo de luz, em que a geração de um sinal de retorno fiável do seguidor pode ser um problema difícil. Caraterísticas principais Calibrado a partir de 10 dBm. Resposta maior até 4 MHz Saída de tensão analógica (SMA) com buffer único Especificações Gama de comprimentos de onda de funcionamento - 1000nm - 1680nm Tipo de fibra - SM Tipo de conetor ótico - FC/APC Desvio de saída - -0,6 ± 0,2 V Tensão de saída (V) máx@10dbm - 2,5 ± 0,1 V Impedância de saída da porta SMA (Ω) - 50Ω A gama dinâmica ótica testada é de 95 dB - -85 dBm - +10 dBm Gama de resposta de frequência (potência ótica -85 ~ 10dBm) - 0,1MHz - 4MHz Fonte de alimentação - AC 100~240V / 15VA Temperatura de funcionamento - 0°C - 50°C Temperatura de armazenamento - -20°C - 70°C Dimensões - 230 mm (C) x 240 mm (L) x 60 mm (A)
