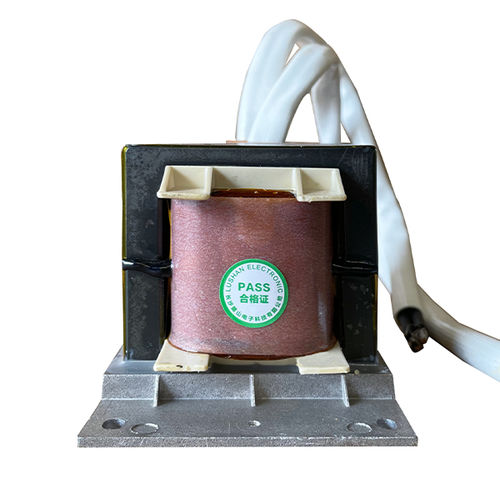

Indutor de ferrite LSDZ02-300uH-14A-20KHz

cerâmicode fator de potênciamonofásico

reator de Alta Frequência Monofásico de 300µH, 20kHz para Inversores Concebido para a eletrónica de potência moderna, este reator de alta frequência monofásico de 300µH funciona a 20kHz, proporcionando um armazenamento de energia eficiente e filtragem em sistemas de inversores. Construído com núcleos de ferrite de alta qualidade e optimizado para ocupar o mínimo de espaço, garante um desempenho estável em aplicações de alta eficiência com restrições de espaço, como inversores solares, UPS e carregadores EV. Caraterísticas principais: 1.Eficiência do núcleo de ferrite a. O material de ferrite de baixa perda (por exemplo, Mn-Zn) minimiza as perdas do núcleo (<100 mW/cm³ a 100mT, 20kHz) e mantém uma elevada permeabilidade para uma estabilidade precisa da indutância (±5%). b. O design compacto do núcleo em forma de EE/ETD reduz o volume em 40% em comparação com os reactores tradicionais, ideal para disposições de PCB de alta densidade. 2.Otimização de alta frequência a. Baixa resistência DC (DCR <0,1Ω) e técnicas avançadas de enrolamento (por exemplo, fio Litz ou enrolamento de folha) atenuam os efeitos de pele/proximidade a 20kHz. b. Ampla gama de temperaturas de funcionamento (-40°C a +125°C) com um aumento de temperatura <40°C sob carga total, garantindo fiabilidade em ambientes térmicos exigentes. 3.Construção compacta e robusta a. As dimensões ultra-pequenas (por exemplo, 50mm × 50mm × 30mm) e o peso leve (<200g) permitem uma integração perfeita em inversores modulares. b. Os enrolamentos impregnados de verniz e o revestimento de epóxi proporcionam estabilidade mecânica e resistência à humidade (classificação IP20) para ambientes industriais. c. Em conformidade com as normas IEC 62040 e AEC-Q200 para aplicações sensíveis a EMI e de qualidade automóvel. Aplicações: Microinversores solares, sistemas de armazenamento de baterias, accionamentos de motores e fontes de alimentação de telecomunicações.
