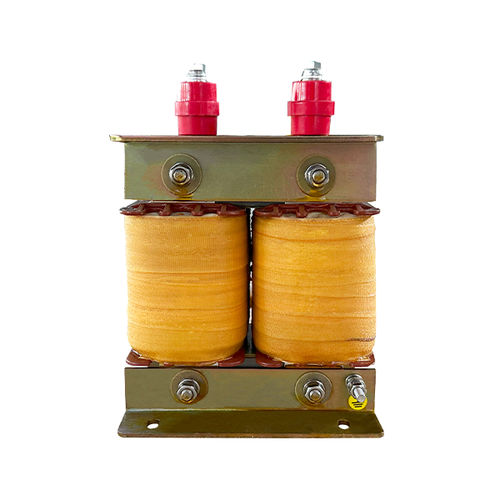

Indutor de fio bobinado LSDZ01-1mH-50A-30kHz

com núcleo de ferritade HFde alta corrente

indutor de modo diferencial de 1mH 50A de alta frequência com isoladores de alta tensão Concebido para sistemas de teste fotovoltaicos (PV) de precisão, este indutor de modo diferencial de 1mH suporta 50A de corrente contínua com um isolamento robusto de alta tensão. Utilizando núcleos de ferrite de alta permeabilidade e isoladores especializados, suprime o ruído de alta frequência, garantindo simultaneamente a segurança e fiabilidade na validação de inversores FV, testes EMC e simulação de rede. Caraterísticas principais: 1.Design de núcleo de ferrite de alta corrente a. O núcleo de ferrite Mn-Zn de baixa perda minimiza o risco de saturação, mantendo a estabilidade da indutância (±8% a 50A) sob correntes de ondulação DC/AC extremas (até 100kHz). b. A conceção optimizada do espaço de ar reduz as perdas do núcleo (<200 mW/cm³) e a geração de calor (ΔT 15mm, em conformidade com as normas IEC 60664-1. 3.Construção compacta optimizada para testes a. Estrutura de núcleo toroidal/EE que poupa espaço (por exemplo, 100 mm × 80 mm × 40 mm) com enrolamentos de fio litz para baixas perdas por efeito de pele. b. Os terminais com classificação IP20 e os suportes resistentes a vibrações adequam-se a configurações de teste fotovoltaico de bancada ou montadas em bastidor. c. Supressão de EMI>30dB na gama 100kHz-1MHz para medições precisas da eficiência do inversor FV.
