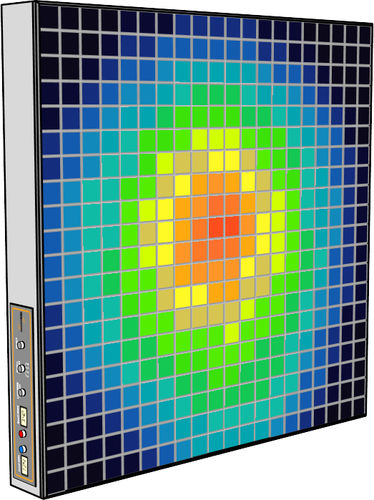

Instrumento de medição de campo elétromagnético RWD - 400

para cartografia de campos eletromagnéticoscom displayanalógico

Ecrã de Ondas de Rádio 400 O painel de conversão de radiofrequência para ótico da Luxondes apresenta diretamente o campo EM ambiente ou a radiação de um DUT transmissor que é colocado à sua frente de transmissão. É composto por 400 (20×20) sensores autónomos idênticos que funcionam como pixéis de visualização elementares. A representação do campo EM é fornecida através de um gradiente de cores. Na parte lateral do painel, é possível alterar a sensibilidade e a dinâmica do sistema. APLICAÇÃO - Mapeamento direto do campo recebido - Otimização de antenas MIMO - Avaliação da inversão temporal - Avaliação da focalização de energia - Observação de padrões de radiação - ... CARACTERÍSTICAS - Tecnologia: Digital - Área do painel : 1m² - Número de sensores : 400 (20x20) - Sensibilidade : -60 dBm a 0 dBm - Gama dinâmica mínima : 3 dB - Largura de banda : 50 MHz a 3 GHz - Número de cores apresentadas : 1024 - Regulação da sensibilidade: Limiar mínimo e máximo - Função de tempo real ou atraso - Atraso / MaxHold - Número de barras de cores: 4 - Limiar de visualização excedido - Peso: 30 kg
