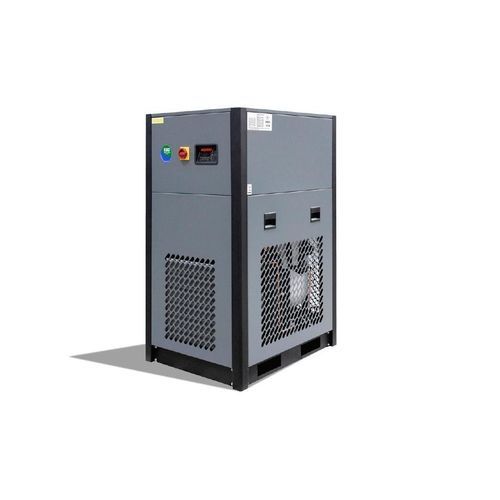

Secador de ar comprimido por refrigeração DK series

em linha

Visão geral
MAC3 comercializa a gama DK de secadores frigoríficos com filtros integrados. Estes secadores oferecem ocupação de espaço reduzida, baixa perda de carga e um ponto de orvalho real de 3°C, adequados a sistemas industriais de ar comprimido e a condições tropicais.

Características

• Design compacto
  Chassis concebido para não deixar espaço livre, reduzindo a área ocupada ao mínimo.
• Dispositivo de poupança de energia
  Controlador eletrónico com funções de poupança de energia e gestão de avarias.
• Permutador em alumínio
  Perda de carga muito baixa (~100 mbar) e elevada eficiência térmica garantindo um ponto de orvalho real de 3°C.
• Acessibilidade
  Acesso facilitado a cada componente para simplificar inspeção e manutenção.
• Compressores scroll (a partir do DK 140)
  Compressores scroll económicos e duráveis nos modelos maiores.
• Filtros integrados em linha (até DK 170)
  Um filtro com elemento X para remoção de água até 1 µm e um filtro com elemento Y para remoção de óleo até 0,01 ppm.

Destaques

• Ponto de orvalho de 3°C
• Perda de carga muito baixa
• Concebido para condições tropicais
• Opera com temperatura de entrada até 60°C e temperatura ambiente até 50°C graças ao refrigerante R-134a e a um condensador sobredimensionado
• Controlador DIGIPRO (DK10–DK130) ou controlador ESD (DK140–DK260)

Desempenho

• Refrigerante: R-134a
• Pressão máxima de serviço: 16 bar
• Temperatura ambiente máxima: 50°C
• Temperatura máxima de entrada: 60°C

Modelos — Dados chave (tabela)
MODELO | TENSÃO | VAZÃO DE AR (m3/min) | LIGAÇÃO | FILTROS INTEGRADOS | DIMENSÕES (mm L x W x H)
DK 10 | 230/1/50 | 0,35 | 1/2" | GO 55 MX + MY | 452 x 444 x 567
DK 20 | 230/1/50 | 0,58 | 1/2" | GO 55 MX + MY | 452 x 444 x 567
DK 30 | 230/1/50 | 0,83 | 1/2" | GO 55 MX + MY | 452 x 444 x 567
DK 40 | 230/1/50 | 1,45 | 3/4" | GO 155 MX + MY | 473 x 453 x 832
DK 50 | 230/1/50 | 2,17 | 3/4" | GO 155 MX + MY | 473 x 453 x 832
DK 60 | 230/1/50 | 2,83 | 3/4" | GO 155 MX + MY | 473 x 453 x 832
DK 70 | 230/1/50 | 3,30 | 1 1/2" | GO 405 MX + MY | 553 x 503 x 874
DK 80 | 230/1/50 | 4,72 | 1 1/2" | GO 405 MX + MY | 553 x 503 x 874
DK 90 | 230/1/50 | 5,90 | 1 1/2" | GO 405 MX + MY | 553 x 503 x 874

Especificações técnicas

• Ponto de orvalho: 3°C (ponto de orvalho real)
• Permutador em alumínio: perda de carga muito baixa (~100 mbar)
• Refrigerante: R-134a (em toda a gama)
• Pressão máxima de serviço: 16 bar
• Limites de operação: até 60°C de temperatura de entrada e 50°C de temperatura ambiente (condições tropicais)
• Controladores: DIGIPRO para DK10–DK130; ESD para DK140–DK260
• Compressores: compresssor scroll a partir de DK140 para maior eficiência e durabilidade
• Filtragem integrada (até DK170): elemento X coalescente para remoção de água até 1 µm; elemento Y coalescente para remoção de óleo até 0,01 ppm
• Projetado para fácil acesso aos componentes e ocupação de espaço reduzida
