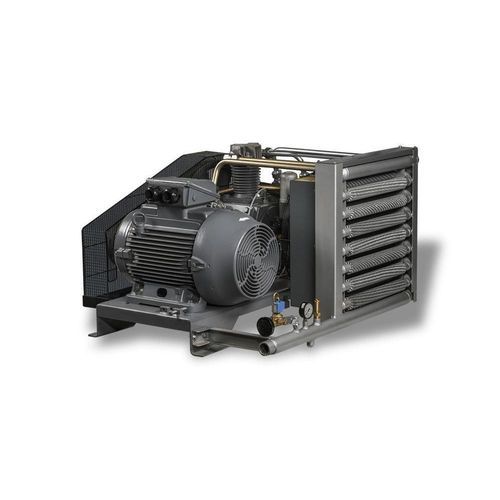

Amplificador de pressão de pistão B series

de ar comprimido

Visão geral
A série BOOSTER eleva a pressão do ar de entrada de 7–13 bar até um máximo de 40 bar. Unidades compactas com acionamento por correia disponíveis nos modelos B 10, B 15, B 20, B 25, B 30 e B 40, adequadas para sistemas pneumáticos industriais.

Destaques

• Aumenta a pressão de entrada do compressor (7–13 bar) até 40 bar para aplicações de alta pressão.
• Modelos disponíveis: B 10, B 15, B 20, B 25, B 30, B 40.

Características

• Motor elétrico: LEROY-SOMER ou WEG
  • Proteção IP55, isolamento classe F
  • Eficiência IE3
• Quadro elétrico: partida e proteção SCHNEIDER ELECTRIC; DEC40 PCL com sequência para até 8 boosters
• Acoplamento polia-correia:
  • Transmissão por correia trapezoidal
  • Fácil tensionamento e alinhamento
  • Proteção da correia
  • Polia ventilada em ferro fundido para arrefecimento
• Bloco do compressor:
  • Virabrequins e cilindros em ferro fundido
  • Pistões e cabeçotes em liga especial de alumínio
  • Válvulas de sucção e descarga em aço inoxidável

Equipamento incluído

• Filtro de partículas de admissão 5 μ
• Intercooler / Aftercooler

Campos de aplicação

• Construção
• Tratamento de superfícies e pintura
• Marcenaria e trabalho em madeira
• Pequena indústria e oficinas

Dados técnicos
MODELO | PRESSÃO Min | PRESSÃO Max | POTÊNCIA @7 bar | @10 bar | @13 bar | kW | HP | CONEXÃO | DIMENSÕES (C x L x A) mm | PESO kg
B 10 | 15 | 40 | 2,10 | 2,89 | 3,67 | 7,5 | 10 | G 1" | 1286 x 825 x 753 | 268
B 15 | 15 | 40 | 2,45 | 3,37 | 4,29 | 11 | 15 | G 1" | 1286 x 825 x 753 | 285
B 20 | 15 | 40 | 3,71 | 5,10 | 6,49 | 15 | 20 | G 1" | 1357 x 820 x 758 | 300
B 25 | 15 | 40 | 4,90 | 6,73 | 8,57 | 18,5 | 25 | G 1 1/4" | 1423 x 874 x 736 | 345
B 30 | 15 | 40 | 5,56 | 7,65 | 9,74 | 22 | 30 | G 1 1/4" | 1423 x 881 x 736 | 390
B 40 | 15 | 40 | 6,68 | 9,18 | 11,68 | 30 | 40 | G 1 1/4" | 1423 x 972 x 736 | 426

Características técnicas

• Capacidade de aumento de pressão: ar de entrada 7–13 bar elevado até 40 bar
• Opções de motor: LEROY-SOMER ou WEG, IP55, isolamento classe F, eficiência IE3
• Quadro elétrico com partida/proteção SCHNEIDER ELECTRIC e DEC40 PCL (sequenciamento até 8 boosters)
• Transmissão: correia trapezoidal com tensão e alinhamento fáceis e proteção
• Bloco do compressor: virabrequins e cilindros em ferro fundido; pistões e cabeçotes em liga de alumínio; válvulas em aço inox
• Equipamento padrão: filtro de admissão 5 μ e aftercooler
• Conexões: G 1" ou G 1 1/4" conforme o modelo
