Sistema de monitoramento para estacas escavadas WCH4

ultrassônicomodularem tempo real

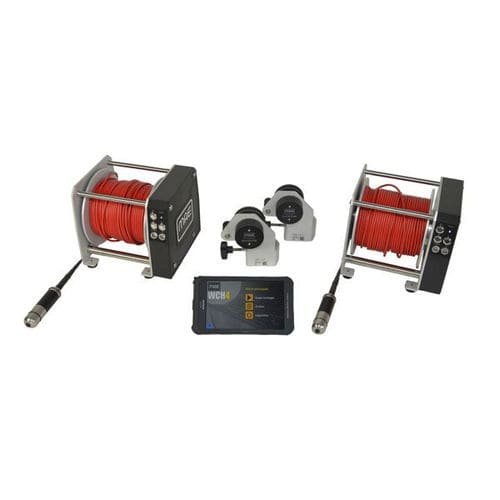

O WCH4 é um instrumento modular sem fios inovador para ensaios de furos cruzados em postes de fundação. O núcleo do sistema é constituído por bobinas motorizadas controladas eletronicamente, nas quais são montadas sondas de alta potência para investigações de furos cruzados em postes de fundação, diafragmas e todas as obras de cimento ou betão de infra-estruturas que possam ser verificadas através de ensaios de furos cruzados, ou seja, através de descida em tubos preparados na fundição e subsequentemente preenchidos com água. Cada bobina do sistema WCH4 integra uma sonda motorizada com cabo de 60 metros, e toda a eletrónica de controlo que supervisiona a gestão automática das sondas durante a descida/subida das sondas (cross-hole) e a memorização dos dados. Graças ao tablet robusto e à ausência quase total de cablagem física, as configurações, a gestão das medições, bem como a visualização e a interpretação dos dados adquiridos, são fáceis e imediatas. No modo de análise direta, cada onda emitida pelo gerador interno é visualizada na íntegra e, além disso, é possível modificar os parâmetros de visualização para facilitar ainda mais a leitura da velocidade através do cruzamento e a possível presença de material defeituoso testado. Através do uso de 2-3-4 carretéis motorizados com movimento automático e simultâneo, é possível reduzir exponencialmente o tempo de levantamento, porque com uma única descida/subida das sondas no interior do poste investigado (que deve ser instrumentado com 2-3-4 tubos) é possível obter as secções correspondentes. Os dados adquiridos em cada pulso são exibidos em tempo real no monitor grande do tablet, permitindo a visualização imediata de possíveis imperfeições na estrutura investigada.
