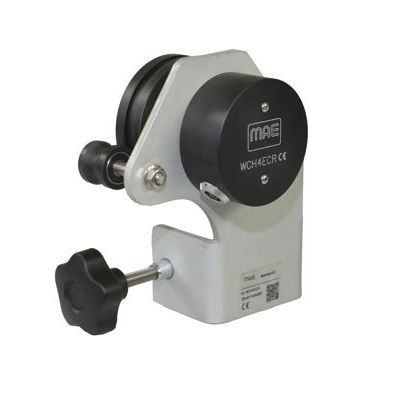

Encoder rotativo magnético WCH4ECR

IP66

CODIFICADOR COM GUIA DE CABO PARA WCH4 Descrição WCH4ECR é um codificador magnético de gestão a ser ligado ao enrolador motorizado WCH4WMU60 cuja função principal, juntamente com garantir o alinhamento da sonda com o tubo de investigação e orientar a sua descida/ascente, é medir constantemente a posição da sonda no furo, a fim de monitorizar a localização da sonda no tubo de investigação em cada instante; isto é necessário para garantir o alinhamento correcto de todas as sondas utilizadas e, consequentemente, a qualidade e resolução da diagrafia resultante. O sistema WCH4 pode corrigir o desalinhamento de uma ou mais sondas em uma determinada faixa: caso uma das sondas ultrapasse a faixa de compensação automática do instrumento causada por obstrução do tubo ou varredura da sonda, o levantamento será imediatamente interrompido e um alerta automático informará o operador para verificar a sonda bloqueada. O furo transversal é um método de análise dos postes de fundação de edifícios que, com o uso de ultra-sons, o furo transversal, permite realizar um teste preciso de alta resolução. Uma onda ultra-sónica é enviada de um transmissor para um receptor, que são enviados automaticamente pelo dispositivo ao longo de todo o comprimento do poste dentro das tubagens embutidas no interior do mesmo, durante a fundição. A velocidade da onda sónica e a sua energia são fortemente influenciadas pela qualidade do cimento. Portanto, é possível avaliar as características e dar uma representação tomográfica em 2D e 3D chamada diagrafia.
