Traço de trabalho [mm]: -
Garganta [mm]: - 275
Troat [mm]: -
Ranhura em T [mm] semelhante a DIN 650: - -
Furo de carneiro Øxde profundidade [mm]: - 14H7 x 30
Carneiro Ø [mm] / Superfície F [mm²]: - 40
Espaço necessário CxG [mm]: -

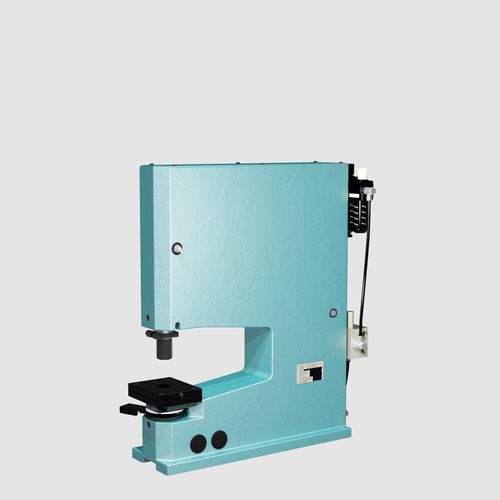

as prensas de comutação pneumática mäder atingem a sua força naximal mínima no fim do curso, o centro morto inferior (BDC). As relações óptimas de transmissão da prensa de alternância produzem uma força elevada no final do curso, assegurando um baixo consumo de ar. Graças ao baixo consumo de energia resultante, as prensas de alternância pneumática mäder são um meio económico de produção não só no momento da compra, mas também a longo prazo.
As prensas de comutação são utilizadas quando a força total da prensa só é necessária no fim do curso, por exemplo, para puncionar, rebitar, carimbar, colar, etc.
As prensas de comutação pneumática estão disponíveis com uma força de 5kN, 10 kN, 24kN, 32kN e 60kN.
Todas as prensas pneumáticas de acção directa estão disponíveis como módulo de automatização ou podem ser fornecidas com controlos mäder para estações de trabalho individuais.
O carneiro redondo de mäder pressen caracteriza-se por uma grande robustez, superfície de solo e diâmetro preciso do carneiro. As ferramentas podem ser fixadas com segurança no furo do carneiro por meio de um parafuso de fixação. Os carneiros redondos de mäder pressen são guiados em furos de precisão ou em buchas precisas de teflon.
A prensa para o sistema Imprensa & Ferramentas com sistema de ajuste de ferramentas integrado e que poupa tempo:
MICRO ADJUST O ajuste preciso da altura da mesa de prensa simplifica a configuração das prensas Press & Tool Concept e aumenta as suas possibilidades de aplicação. O disco de escala padrão permite uma precisão de leitura de 0,1 mm.
---
