Curso de trabalho [mm]: - 0
Garganta [mm]: - 300
Troat [mm]: - 150
Ranhura em T [mm] semelhante a DIN 650: - 16
Furo de carneiro Øxdepth [mm]: - 20H7 x 34
Carneiro Ø [mm] / Superfície F [mm²]: - 40
Espaço necessário CxG [mm]: - 310 x 580

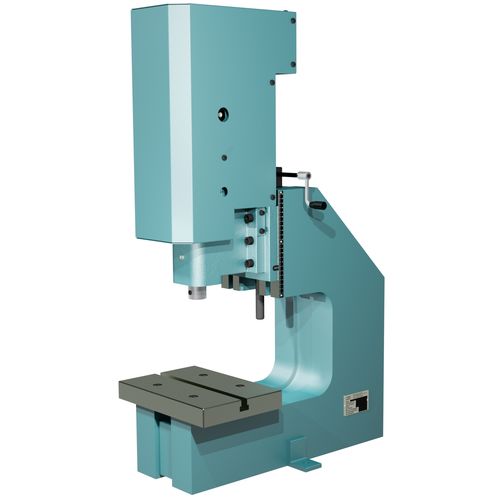

as prensas de alternância pneumática mäder atingem a sua força naximal mínima no fim do curso, o centro morto inferior (BDC). As relações óptimas de transmissão da prensa de alternância produzem uma força elevada no final do curso, assegurando um baixo consumo de ar. Graças ao baixo consumo de energia resultante, as prensas de alternância pneumática mäder são um meio económico de produção não só no momento da compra, mas também a longo prazo.
As prensas de comutação são utilizadas quando a força total da prensa só é necessária no fim do curso, por exemplo, para puncionar, rebitar, carimbar, colar, etc.
As prensas de comutação pneumática estão disponíveis com uma força de 5kN, 10 kN, 24kN, 32kN e 60kN.
Todas as prensas pneumáticas de acção directa estão disponíveis como módulo de automatização ou podem ser fornecidas com controlos mäder para estações de trabalho individuais.
O carneiro redondo de mäder pressen caracteriza-se por uma grande robustez, superfície de solo e diâmetro preciso do carneiro. As ferramentas podem ser fixadas com segurança no furo do carneiro por meio de um parafuso de fixação. Os carneiros redondos de mäder pressen são guiados em furos de precisão ou em buchas precisas de teflon.
Características de qualidade
- Ponto de pressão pré-estabelecido de fábrica
- Caixa de engrenagem em ângulo recto para ajuste simples da altura da cabeça de prensa
- Faixa de medição montada lateralmente para reprodução rápida das configurações ao mudar a ferramenta
- Cilindro de dupla acção praticamente sem manutenção
- Baixo ruído: menos de 75 dB
---
