Traço de trabalho [mm]: - 10
Garganta [mm]: - 150
Troat [mm]: - 0
Ranhura em T [mm] semelhante a DIN 650: - 14
Furo de carneiro Øxdepth [mm]: - 20H7 x 34
Carneiro Ø [mm] / Superfície F [mm²]: - 40
Espaço necessário CxG [mm]: - 310 x 500

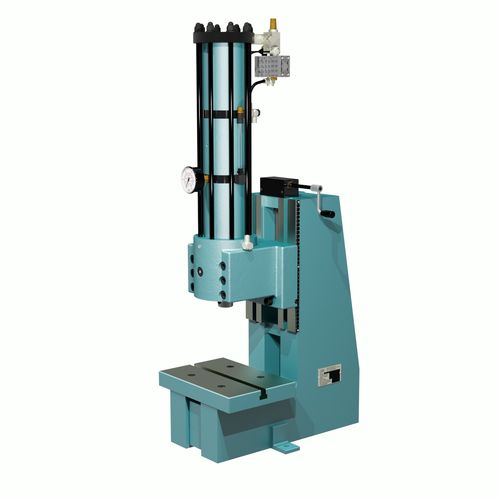

as prensas hidropneumáticas mäder são inicialmente accionadas apenas por ar comprimido e activam automaticamente o curso de potência hidráulica. Combinam as vantagens das prensas pneumáticas e hidráulicas. No curso rápido de accionamento pneumático, a peça a trabalhar é abordada rapidamente com baixa força. O curso de potência hidráulica é então activado automaticamente quando é encontrada resistência.
Devido a isto, a energia aplicada é utilizada com o efeito mais económico, particularmente nestes modelos.
As prensas hidro-pneumáticas tipo Hp estão disponíveis em vários tamanhos com capacidades desde 30 kN até 100 kN e gargantas desde 100 mm até 300 mm.
Todas as prensas hidropneumáticas estão disponíveis como módulo de automatização ou podem ser fornecidas com controlos mäder para estações de trabalho individuais.
O carneiro redondo de mäder pressen caracteriza-se por uma grande robustez, superfície de solo e diâmetro preciso do carneiro. As ferramentas podem ser fixadas com segurança no furo do carneiro por meio de um parafuso de fixação. Os carneiros redondos de mäder pressen são guiados em furos de precisão ou em buchas precisas de teflon.
Características de qualidade:
- Aríete anti-torção, carneiro endurecido
- Guia de carneiro longo e afinado para máxima precisão
- Dois cursos de potência fornecidos como padrão
- Ajuste simples da altura do cabeçote de prensagem utilizando um fuso roscado e uma caixa de engrenagens de ângulo recto
- Faixa de medição montada lateralmente para reprodução rápida das configurações ao mudar a ferramenta
---
