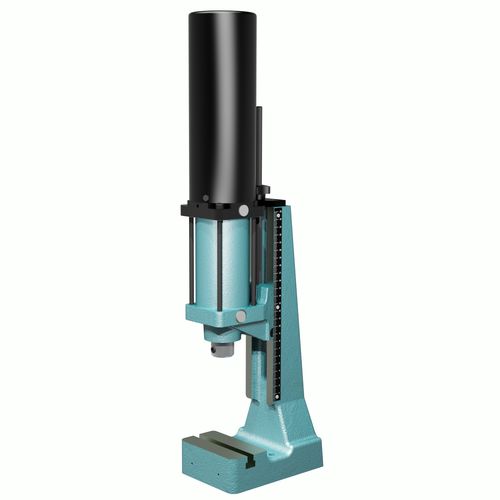

Prensa pneumática DA 150-80-63 series

puncionadeirade pistãovertical

Curso de trabalho [mm]: - 0 Garganta [mm]: - 63 Troat [mm]: - 0 Ranhura em T [mm] semelhante a DIN 650: - 10 Furo de carneiro Øxdepth [mm]: - 16H7 x 25 Carneiro Ø [mm] / Superfície F [mm²]: - 30 Espaço necessário CxG [mm]: - 110 x 160 As prensas DA são a implementação lógica da moderna tecnologia de prensas para prensas pneumáticas de acção directa. Devido à sua concepção modular, é possível seleccionar exactamente o tamanho necessário para a aplicação, optimizando assim a relação preço/desempenho As prensas pneumáticas de acção directa do tipo DA estão disponíveis em vários tamanhos com capacidades de 1,5 kN - 34 kN e gargantas até 300 mm. Comprimentos de curso padrão de 40 mm a 120 mm estão disponíveis em passos de 20 mm. Ajuste do curso das prensas DA: As prensas DA são equipadas de série com um sistema inovador, preciso e fácil de usar que permite um ajuste preciso do curso e protege o carneiro contra torções. Funcionamento: - A profundidade da prensa pode ser ajustada a uma precisão de leitura de 0,01 mm sobre um máximo de 80 mm do curso com apenas uma porca de escala. O comprimento do curso pode ser lido utilizando a escala lateral e o vernier na porca graduada. - A posição do cilindro pode ser verificada por meio de contactos de palheta que são deslizados para a escala padrão. - Os sensores não têm de ser reajustados quando o comprimento do curso é alterado, uma vez que os ímanes de controlo do comprimento do curso se deslocam sempre para as mesmas posições finais. Cilindros tandem O desenho do cilindro tandem energeticamente eficiente é utilizado para forças maiores a partir de 8,5 kN. Vários cilindros pneumáticos são ligados em tandem, aumentando assim a força do cilindro em conformidade.
