Sistema de monitoramento de movimento

de cargade deslocamentode espessura

Visão geral do produto
O ROBO-SMART para apoios estruturais é uma solução que torna os apoios estruturais convencionais monitorizados, integrando sensores pré-instalados e uma unidade de aquisição. Fornece dados de medição contínuos sobre o comportamento dos apoios e da ponte para apoiar a otimização do custo do ciclo de vida e uma melhor programação da manutenção.

Características

• Elemento de projeto para apoios – converte apoios standard em elementos "inteligentes" com sensores pré-instalados
• Ajuda a otimizar os custos do ciclo de vida
• Fornece dados sobre o comportamento dos apoios e da ponte
• Compatível com ROBO-CONTROL Structural Health Monitoring

Princípio

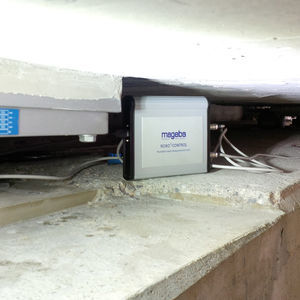

O ROBO-SMART para apoios estruturais é uma unidade de aquisição integrada, compacta e autónoma. Sensores de precisão duráveis com eletrónica robusta transmitem os dados medidos através da rede 3G GSM para um servidor mageba para apresentação online 24/7 e acesso via interface web segura. Os sensores ROBO-SMART podem ser montados em fábrica ou instalados no local como atualização.

Aplicações

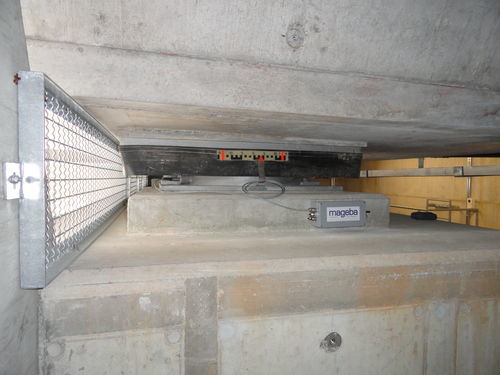

Os apoios estruturais mais comuns equipados com sistemas de monitorização IoT ROBO-SMART integrados são os apoios RESTON-POT e RESTON-SPHERICAL, embora, em geral, todos os apoios estruturais mageba possam ser equipados com sensores.

Os parâmetros medidos com maior frequência incluem cargas verticais, deslocamentos, rotações e espessura da camada do material de deslizamento.

O sistema de monitorização ROBO-SMART permite otimizar os custos do ciclo de vida medindo os movimentos acumulados (permitindo ajustar os intervalos de manutenção), fornecendo dados contínuos em tempo real com acesso online e avisos de limite, e apoiando o projeto otimizado para futuras substituições de apoios com base nas cargas, rotações e movimentos realmente medidos.

Documentos (exemplos)

• Folheto do produto: ROBO®SMART Bearing - EN (PDF, 772 kB)
• Expert Knowledge self-evaluating bridge components (PDF, 1 735 kB)
• Folheto de referência: Monitoring Systems (PDF, 6 789 kB)
• Folheto de aplicação: PROSPECT ROBO-CONTROL systems overview (PDF, 4 596 kB)

Características técnicas / especificações

• Unidade de aquisição integrada e autónoma
• Sensores de precisão duráveis com eletrónica robusta
• Transmissão de dados via 3G GSM para servidor central para apresentação online 24/7
• Integração de sensores em fábrica ou atualização no local
• Parâmetros típicos medidos: cargas verticais, deslocamentos, rotações, espessura da camada do material de deslizamento
• Compatibilidade com ROBO-CONTROL Structural Health Monitoring para acesso online e avisos de limite
• Projetado para otimizar os custos do ciclo de vida e o planeamento de manutenção
