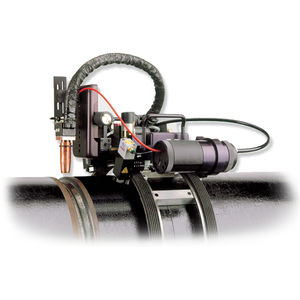

Cabeçote de soldagem orbital D-Head series

GTAWrefrigerado a águaautomático

Visão geral
A cabeça de soldagem Magnatech D-Head 420 foi projetada para soldagens orbitais GTAW multipasse tubo‑a‑tubo e tubo‑a‑acoplamento. Reproduz os movimentos e a flexibilidade da soldagem manual qualificada, aumentando a repetibilidade e reduzindo retrabalhos. O envelope permite uso em aplicações com restrições de folga radial e axial; o espaço mínimo exigido para muitas aplicações é de 2" / 51 mm. A fixação na tubulação é feita por anéis guia intercambiáveis (24 tamanhos padrão) e kits de inserção para cobrir 0,84 – 14" / 21,34 – 355,60 mm OD.

Dados principais

• Faixa: 0,84 - 14" / 21,34 - 355,60 mm OD
• Função principal: soldagem orbital GTAW multipasse, tubo‑a‑tubo e tubo‑a‑acoplamento
• Materiais: ligas à base de carbono e ligas exóticas
• Compatibilidade de fonte de alimentação: Pipemaster 515 e Pipemaster 516

Principais características

• Oscilação da tocha (weaving): Largura, velocidade e tempo de permanência programáveis independentemente; controlo eletrónico da costura transversal via pendant; corrente pulsada sincronizada com a oscilação para perfil de cordão controlado.
• Carretel de arame de enchimento: Aceita carretéis padrão 1 kg / 2 lb ou carretéis de baixo perfil 0,5 kg / 1 lb para reduzir a área radial ocupada em espaços restritos.
• Alimentador de arame montado na cabeça: Alimentador compacto na cabeça que suporta vários diâmetros de arame para maior flexibilidade do processo.
• Montagem e rotação da cabeça: Anéis guia metálicos articulados fixam a cabeça à tubulação; acionamento robusto por pinhão fornece rotação estável e avanço de solda consistente.
• Uso em tubos pré‑aquecidos: Componentes resistentes ao calor e carcaça refrigerada a água adequados para aplicações de alta temperatura e ligas que exigem pré‑aquecimento.
• Controlo da folga do arco (AGC): Controlo em tempo real da distância eletrodo‑peça para manter condições de arco constantes e qualidade de solda.
• Bocal de arame ajustável em 3 eixos: Ajustes multieixos que permitem inserção precisa do arame no banho de fusão.

Incluído com cada D-Head 420

• Kit completo de tamanhos de arame (0,020" / 0,5 mm a 0,045" / 1,2 mm)
• Condutas de arame duráveis
• Kit de carretel padrão (2 lb / 1 kg)
• Kit de carretel de baixo perfil (1 lb / 0,5 kg)
• Todos os acessórios necessários para operar a cabeça
• Conjunto de ferramentas para ajuste mecânico
• Pacote de parafusos diversos
• Maleta robusta de transporte

Acessórios necessários — Anéis guia (resumo)

• 103854-1750 — Anel guia, kit corrente/elo, tubo 1,75" / 44,45 mm
• 103854-1900 — Anel guia, kit corrente/elo, tubo 1,9" / 48,26 mm
• 103854-2000 — Anel guia, kit corrente/elo, tubo 2,00" / 50,80 mm
• 103854-2125 — Anel guia, kit corrente/elo, tubo 2,125" / 53,975 mm
• 103854-2250 — Anel guia, kit corrente/elo, tubo 2,250" / 57,15 mm
• 103854-2375 — Anel guia, kit corrente/elo, tubo 2,375" / 60,33 mm
• 103854-2500 — Anel guia, kit corrente/elo, tubo 2,500" / 63,50 mm
• 103854-2875 — Anel guia, kit corrente/elo, tubo 2,875" / 73,025 mm
• 103854-3000 — Anel guia, kit corrente/elo, tubo 3,000" / 76,20 mm
• 103854-3250 — Anel guia, kit corrente/elo, tubo 3,250" / 82,55 mm
• 103854-3500 — Anel guia, kit corrente/elo, tubo 3,500" / 88,90 mm
• 103854-4000 — Anel guia, kit corrente/elo, tubo 4,000" / 101,60 mm
• 103854-4500 — Anel guia, kit corrente/elo, tubo 4,500" / 114,30 mm
• 103854-5000 — Anel guia, kit corrente/elo, tubo 5,000" / 127,00 mm
• 103854-5563 — Anel guia, kit corrente/elo, tubo 5,563" / 141,30 mm
• 103854-6000 — Anel guia, kit corrente/elo, tubo 6,000" / 152,40 mm
• 103854-6625 — Anel guia, kit corrente/elo, tubo 6,625" / 168,275 mm
• 103853-7250 — Anel guia, kit corrente/elo, tubo 7,250" / 184,15 mm
• 103853-7750 — Anel guia, kit corrente/elo, tubo 7,750" / 196,85 mm
• 103853-8000 — Anel guia, kit corrente/elo, tubo 8,000" / 203,20 mm
• 103853-8625 — Anel guia, kit corrente/elo, tubo 8,625" / 219,075 mm
• 103853-10750 — Anel guia, kit corrente/elo, tubo 10,750" / 273,05 mm
• 103853-12750 — Anel guia, kit corrente/elo, tubo 12,750" / 323,85 mm
• 103853-14000 — Anel guia, kit corrente/elo, tubo 14,000" / 355,60 mm

Observações
Os anéis guia consistem em dois segmentos articulados que se fecham ao redor do tubo e travam. Kits de inserção permitem uso em diâmetros menores que o nominal do anel. Para OD < 1,75" / 44,45 mm, a folga radial exigida aumenta com a diminuição do diâmetro.

Especificações técnicas

• Intervalo de tamanhos de tubo (OD): 0,84 – 14" / 21,34 – 355,60 mm
• Comprimento do cabo: 25' / 7,6 m (padrão)
• Módulo de arame — Tamanhos: 0,020", 0,030", 0,035", 0,040", 0,045" (0,5, 0,8, 0,9, 1,0, 1,2 mm)
• Velocidade máx. módulo de arame: 2540 mm/min (100 IPM)
• Tamanhos de carretel: 2 lb / 1 kg padrão; 1 lb / 0,5 kg perfil baixo
• Módulo de oscilação — Amplitude máx.: 0,625" / 16 mm
• Módulo de oscilação — Velocidade máx.: 1520 mm/min (60 IPM)
• Tempo de retenção de oscilação: 0 – 1 segundo
• Ajuste de costura transversal: 0,5" / 12,7 mm
• Módulo AGC — Curso: 0,5" / 12,7 mm; ajuste mecânico adicional até 1,0" / 25,4 mm para paredes mais espessas
• Módulo de propulsão da tocha — Vel. rotação máx.: 25,4 cm/min (10 IPM)
• Tocha refrigerada a água: 200 A contínuos
• Ajuste avanço/atraso da tocha: ±15° (manual)
• Ajuste de inclinação da tocha: ±10° (manual)
• Peso: 8 lb / 3,6 kg (excluindo cabo da tocha)
• Folga axial: centro da tocha → extremidade traseira: 8,51" / 216,2 mm
• Folga radial: centro da tocha → extremidade dianteira: 0,41" / 10,4 mm
• Requisito típico de espaço: 2,5" / 63,5 mm com carretel padrão (aumenta para OD < 1,75" / 44,45 mm)
