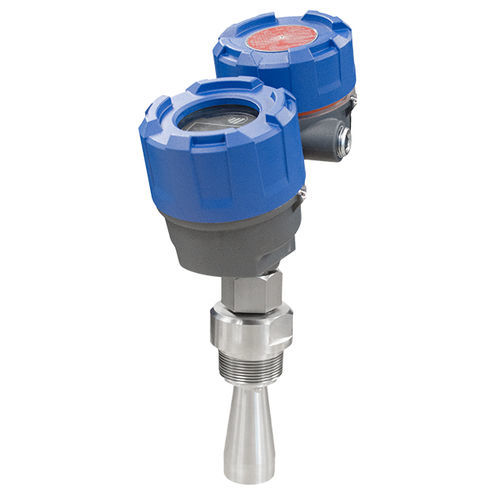

Transmissor de nível de radar R86

para líquidos4–20 mAde 2 fios

O transmissor de nível de radar Pulsar® Modelo R86 é a última geração de transmissores de nível de líquido de 24 VCC, alimentados por loop da Magnetrol. Ele tem uma faixa de medição mais longa, polarização circular, diagnósticos avançados e é mais fácil de usar do que a maioria dos transmissores de radar alimentados por loop. Radar de Ruptura de Pulso emite rajadas de energia para uma superfície de líquido. O circuito de temporização de velocidade ultra-alta mede o tempo do sinal refletido na superfície do líquido. O sofisticado processamento de sinais filtra reflexos falsos e outros ruídos de fundo. O nível exato é então calculado, considerando a altura do tanque e outras informações de configuração. O circuito é extremamente eficiente em termos de energia, de modo que não é necessário usar o ciclo de trabalho como em outros dispositivos de radar. Isso permite que o dispositivo rastreie altas taxas de alterações de nível até 4,5 m / minuto (180 "/ min). O desempenho não depende do processo (a alteração da gravidade específica e do dielétrico não tem efeito) A frequência de operação de 26 GHz oferece precisão e resolução superiores O acoplamento da sonda de conexão rápida / desconexão permite que a embarcação permaneça vedada SIL 2 com Fração de Falha Segura (SFF) = 93,2% (FMEDA disponível mediante solicitação) Interface de software para PC PACTware ™ com novo DTM aprimorado OPTIONS Comunicações digitais HART® 7.1 e Foundation fieldbus ™ Compartimento de compartimento duplo em aço inoxidável 316 1 1/2 " para antenas de buzina de 4 "
