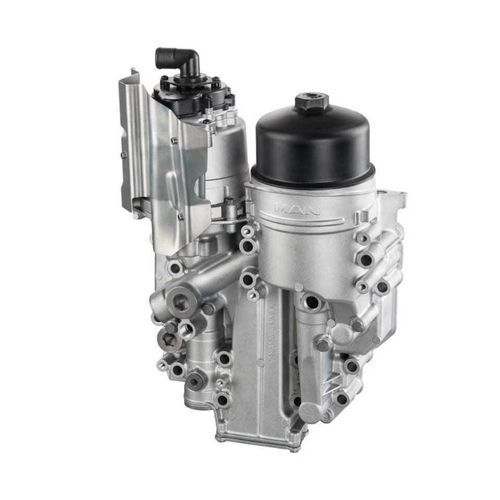

Cartucho filtrante para óleo

de profundidademetálicopara a indústria automotiva

Visão geral
Os filtros de óleo removem partículas sólidas do óleo que se acumulam no circuito de lubrificação devido à contaminação e ao desgaste. Com excelente filtração de partículas e alta capacidade de retenção de sujeira, os filtros de óleo para motores MANN+HUMMEL oferecem proteção ótima e permitem longos intervalos de manutenção mesmo em condições de operação severas. Eles contribuem para o funcionamento durável e econômico de motores em veículos comerciais e aplicações industriais.

Gama de produtos
Os sistemas de filtro de óleo para motor da MANN+HUMMEL estão disponíveis como filtros spin-on e como módulos filtrantes. Dependendo dos requisitos, diferentes meios filtrantes MULTIGRADE com diferentes classes de filtração, tamanhos e intervalos de serviço podem ser usados para proteger o motor do desgaste. Funções adicionais, como arrefecimento do óleo, medição de pressão e temperatura do óleo, bem como separação de fuligem, podem ser integradas opcionalmente em módulos de filtro específicos para clientes de motores industriais e veículos comerciais.

Interface bayoneta WAVELOCK
A inovadora interface bayoneta WAVELOCK para aplicações com líquidos permite uma manutenção fácil, rápida e limpa. O conceito de bayoneta com três aletas permite a montagem ou remoção por uma rotação de 90° sem necessidade de ferramentas especiais, reduzindo o tempo e o esforço de serviço.

Características técnicas (tabela)
Características técnicas | Filtros de óleo
Faixa de vazão volumétrica | 10 a 200 l / min
Eficiência de separação | 50 % em 7 a 20 µm
Intervalo de serviço | 2 anos e até 300.000 km
Temperatura de operação | -40 a 130 °C

Benefícios do produto

• Eficiência máxima do sistema graças à alta capacidade de retenção de sujeira com perda de carga mínima
• Disponível com uma variedade de meios filtrantes MULTIGRADE de alto desempenho e ambientalmente amigáveis
• Serviço rápido, fácil e limpo

Módulos de filtro de óleo

• Projetos robustos atendem aos mais altos requisitos técnicos
• Integração de várias funções para atender demandas específicas dos clientes (por exemplo, controle de pressão e temperatura)

Filtros spin-on

• Projeto padronizado
• Disponibilidade rápida em todo o mundo

Detalhes poderosos — trava bayoneta WAVELOCK
Os filtros spin-on da MANN+HUMMEL são comprovados há anos e oferecem proteção ideal. A trava bayoneta desenvolvida pela MANN+HUMMEL estabelece novos padrões para manutenção fácil e redução dos custos de serviço. A conexão bayoneta é projetada para trocas de filtro sem ferramentas, torques de aperto e desaperto claramente definidos reduzem erros de montagem, e o design evita roscas na área de fluxo para melhorar a limpeza dos componentes.

Design
O design WAVELOCK é amplamente comparável ao filtro spin-on convencional no conceito de fluxo de fluido (entrada axial, fluxo de fora para dentro através do elemento filtrante, fluido limpo sai pelo centro). O-rings radiais fornecem vedação para o ambiente e entre os lados sujo e limpo. O design modular permite a integração de funções adicionais, como uma válvula bypass do filtro ou membrana anti-drenagem.

Conexão do filtro spin-on WAVELOCK à flange
A inovação chave é um conceito de bayoneta com três aletas para um serviço rápido e sem ferramentas por rotação de 90°. A vedação entre a cabeça do filtro e o filtro WAVELOCK é obtida com dois O-rings radiais; a vedação pressurizada garante confiabilidade em altas pressões e compensa movimentos relativos.

Sistema de filtro modular
O design WAVELOCK está sendo integrado em um sistema modular para cobrir uma ampla gama de aplicações (óleo, óleo hidráulico, combustível e pré-filtro de combustível). Diferentes tamanhos, requisitos de filtração e funções adicionais podem ser combinados. As variantes incluem cabeças com bomba manual ou bomba elétrica; os filtros WAVELOCK estão disponíveis em vários comprimentos e com opções como separação de água, aquecedor elétrico ou sensor de água.

Vantagens do sistema WAVELOCK

• Serviço do filtro sem ferramentas e, portanto, rápido
• Combina simplicidade e variabilidade de um filtro spin-on com os requisitos modernos de sistemas de filtração
• Conexão bayoneta patenteada como interface entre o filtro spin-on e a cabeça do filtro possibilita proteção contra cópia e impede o uso de filtros inferiores
• Maior confiabilidade operacional devido a vedações radiais para o ambiente e entre os lados sujo e limpo
• Melhoria da limpeza dos componentes ao eliminar roscas na área de fluxo
• Design robusto usando componentes spin-on consolidados
• Design modular cobre diferentes tamanhos e funções
• Melhoria do custo total de propriedade

Documentos disponíveis
WAVELOCK flyer (PDF, 2 MB); WAVELOCK service instruction (PDF, 477 KB).

Características / especificações técnicas

• Faixa de vazão: 10 a 200 l / min
• Eficiência de separação: 50 % em 7 a 20 µm
• Intervalo de serviço: 2 anos e até 300.000 km
• Temperatura de operação: -40 a 130 °C
• Tipos disponíveis: filtros spin-on e módulos filtrantes
• Funções integradas opcionais: arrefecimento do óleo, medição de pressão do óleo, medição de temperatura do óleo, separação de fuligem
• Meios filtrantes: meios MULTIGRADE de alto desempenho (diversas classes)
• Interface bayoneta WAVELOCK para serviço sem ferramentas e integração modular
