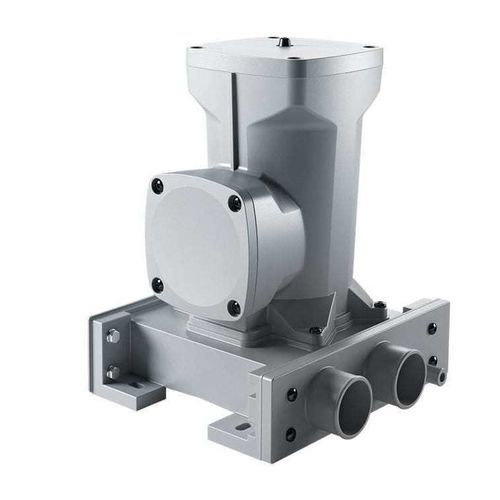

Respiro para o ar ProVent² 500

flangeado

Visão geral
O ProVent² 500 da MANN+HUMMEL é um sistema de ventilação do cárter (CCV) com separação de óleo integrada, projetado para elevados fluxos de blow-by em motores diesel turboalimentados de grande potência e alta rotação. A plataforma modular e a flexibilidade de configuração permitem a adaptação a diferentes layouts de motor e requisitos de instalação.

Benefícios do produto

• Arquitetura modular que permite combinar vários módulos básicos numa mesma aplicação
• Intervalos de manutenção prolongados em comparação com soluções comparáveis
• O meio filtrante MICROGADE D-G proporciona elevada eficiência de separação (>90 %) para distribuições de gotículas pequenas

Detalhes de alto desempenho

• Módulo básico com canais dedicados para gás sujo, gás limpo e retorno de óleo
• Coalescedor montado de dentro para fora no módulo básico para separação eficiente de aerossóis
• Óleo separado retorna ao cárter do motor através de canais de retorno de óleo dedicados
• Estratégia de plataforma: módulo básico + módulo de separação e controlo; vários módulos básicos podem ser montados em série para aumentar a capacidade
• Variante de carcaça para motores grandes em alumínio de fundição sob pressão para cobrir diferentes classes de potência e perfis de carga
• Componentes chave (ilustrados): 1 Separador de óleo; 2 Válvula bypass; 3 Retorno de óleo; 4 Entrada de gás sujo; 5 Saída de gás limpo; 6 Válvula de controlo de pressão

Características técnicas
Aplicações: motores diesel turboalimentados
Intervalo de potência do motor: > 1200 kW
Capacidade de blow-by: < 500 l/min
Vida útil: > 2.000 h
Eficiência de separação @ d50 = 0,6 µm (ponderado por massa): > 90 %
Eficiência de separação @ d50 = 1,5 µm (ponderado por massa): > 99 %
Temperatura de operação: -40 °C a +120 °C (pico 150 °C)

Especificações

• Modelo: ProVent² 500
• Aplicações: motores diesel turboalimentados, motores diesel grandes/alta rotação
• Cobertura de classe de potência: a partir de aprox. 1.200 kW e superiores (variante de exemplo descrita para ~2.500 kW)
• Capacidade de gestão do blow-by: < 500 l/min (por módulo)
• Vida útil: > 2.000 h
• Eficiência de separação: > 90 % @ d50 = 0,6 µm; > 99 % @ d50 = 1,5 µm
• Intervalo de temperatura de operação: -40 °C a +120 °C (pico 150 °C)
• Arquitectura modular: módulo básico + módulo de separação e controlo; múltiplos módulos básicos combináveis
• Meio filtrante: MICROGADE D-G
• Nota de material: variante para grandes motores com carcaça em alumínio fundido
• Elementos funcionais: separador de óleo, válvula bypass, canal de retorno de óleo, entrada de gás sujo, saída de gás limpo, válvula de controlo de pressão
