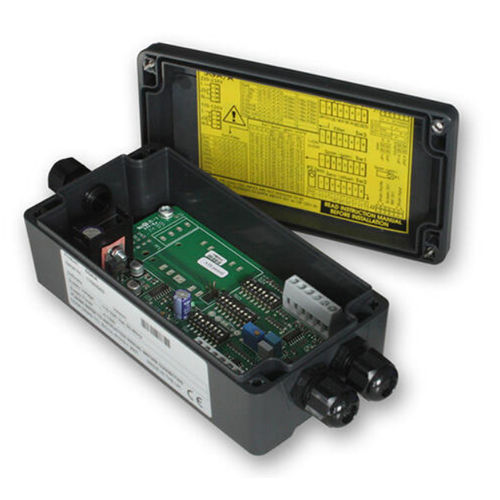

Condicionador de sinal miniatura SGABCM

para sensor de força

O SGABCM é um PCB retro-fit que facilita a ligação de um medidor de tensão de meia ou quarto de ponte ao condicionador de célula de carga SGA. Esta unidade também pode ser comprada em conjunto com um SGA. O PCB vem com uma resistência de 5ppm/°C para a conclusão da ponte de 350 Ohm (tanto um quarto como metade) e uma resistência de shunt cal. O SGABCM é compatível com todas as variantes do SGA, ou seja, SGA/A, SGA/D e SGAs equipados com o módulo de alimentação DC isolado IS1224. Fácil instalação - basta aparafusar no conector da célula de carga existente no SGA As ligações dos terminais de parafuso a bordo aceitam uma vasta gama de resistências de acabamento de pontes, permitindo a instalação no local sem equipamento de soldadura Resistências de alta estabilidade (5ppm/°C) montadas para os braços 'fixos' da ponte Um medidor de tensão de meia ponte é simplesmente ligado ao módulo BCM através dos terminais de parafuso, não são necessários componentes adicionais O circuito de medição de tensão de um quarto de ponte, juntamente com a sua resistência de conclusão pode ser ligado para compressão ou tensão (alongamento) dando uma saída positiva Pegada pequena: aproximadamente 53x32mm, parafusos no conector J2 existente O SGABCM pode ser encomendado em conjunto com um SGA/A ou D ou encomendado em separado para reequipamento aos SGAs existentes dos clientes Os terminais de parafuso são fornecidos para uma "Calibração de derivação" (shunt cal) resistência de derivação a ser montada para verificar periodicamente a integridade do(s) extensômetro(s), fiação e calibração o 'Cal de manobra remota' pode ser executado através da energização de um relé em miniatura de 24V montado no BCM. Múltiplos SGAs numa instalação podem ser ligados simultaneamente
