Kit de avaliação para célula de carga com conversor de sinal EVAL KIT series

para conversor de sinal

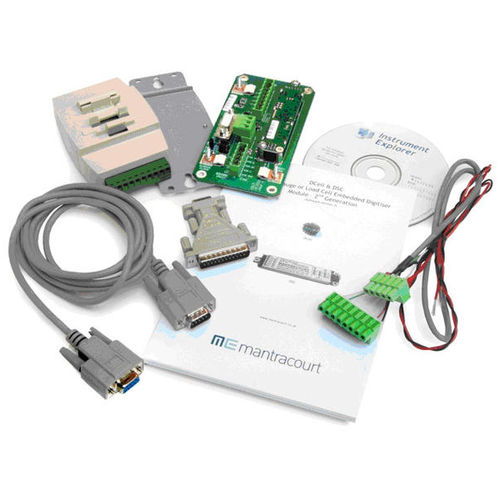

O DCell & DSC Evaluation Kit é uma forma ideal para os utilizadores se familiarizarem com os módulos do digitalizador em situações de teste. O kit inclui tudo o que precisa para comunicar com uma célula ou cartão do seu PC. Um PCB de Avaliação (DSJ1) que compreende de: Um conector de parafuso de 8 vias para o medidor de tensão e sensor de temperatura Um conector de parafuso de 5 vias para alimentação & RS485 comms A 9 vias 'D'Type para ligação directa RS232 a PC, CAN & RS485 Cabeçalhos de ligação para selecção RS232 ou RS485 comms Resistor de terminação para CAN & RS485 Sensor de temperatura a bordo para uma fácil avaliação da compensação da temperatura LED para indicação de potência LED para saída digital (apenas DSC) Push Switch para entrada digital (apenas DSC) Uma avaliação DCell (soldada e com fio à placa) ou DSC (aparafusada à placa) à sua escolha Um adaptador de 9 a 25 vias 'D'Type para a porta de comunicações do PC Uma extensão de 9 vias 'D'Type lead Para RS485 SOMENTE um conversor RS232 para RS485 e cabo de ligação Para RS232 SOMENTE um cabo de ligação de energia Uma forma ideal e de baixo custo para os primeiros utilizadores se familiarizarem com os módulos do digitalizador em situações de teste e descobrirem os benefícios do DCell/DSC Kits RS232, RS485 e CAN disponíveis Um DCell ou DSC 'GRATUITO' está incluído no custo do kit - montado e pronto a usar (o DCell é soldado ao suporte e o DSC é aparafusado ao suporte) O kit inclui tudo o que precisa para comunicar com o cartão DCell ou DSC a partir do seu PC O software Instrument Explorer é necessário para a interface do PC e é gratuito para descarregar a partir da página de Suporte
