IHM com touch screen cMT3106XM

com tela sensível ao toquecom tela sensível ao toque resistivade parede

Visão geral

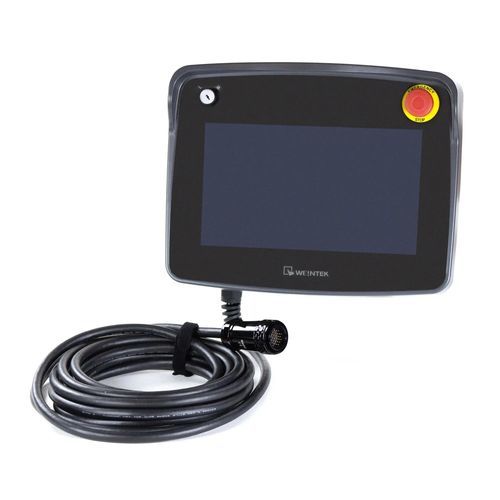

O cMT3106XM é um IHM portátil de 10,1″ projetado para operação flexível em equipamentos ou entre estações de trabalho próximas. Possui pega traseira integrada, ecrã tátil 10,1″ WVA, conectividade por cabo através de uma caixa de ligação e controlos de segurança integrados: interruptor de chave, botão de emergência e chave de 3 posições. Comprimentos do cabo: 6 m (20 ft) ou 10 m (33 ft). É necessária uma caixa de ligação por estação (standard ou compacta).

Opções de caixa de ligação

• Caixa de ligação standard (montagem externa) — monta‑se fora dos armários de comando ou em paredes para facilitar o acesso e manutenção.
• Caixa de ligação compacta (montagem interna) — instala‑se dentro do armário de comando para uma instalação organizada.
• Ambas as caixas suportam uma ficha de bypass de E‑Stop opcional para manter o circuito de segurança fechado quando o IHM portátil está desligado.

Segurança e controlo de acesso

• Interruptor de chave — limita a operação ao pessoal autorizado.
• Botão de emergência (E‑Stop) — interrompe imediatamente a operação da máquina para cumprir requisitos de segurança.
• Chave de 3 posições — evita ativações acidentais e suporta modos de operação controlados.

Destaques e usos típicos

• Projetado para uso em máquinas ou entre estações adjacentes; é necessária uma caixa de ligação por estação.
• Pega traseira ergonómica e kit de montagem de parede incluídos.
• Liga a PLCs/controladores através da caixa de ligação; suporta integração com protocolos industriais comuns quando usado com o software Maple Systems.
• Inclui ranhura SD/SDHC, porta USB 2.0 host e comunicações externas através da caixa de ligação.

Especificações técnicas

• Modelo: cMT3106XM
• Ecrã: 10,1″ WVA LCD, 1024 x 600, 350 cd/m², contraste 1000:1, 16,7 M cores
• Toque: resistivo de 4 fios (Comprimento X ±2%, Largura Y ±2%)
• CPU / Memória: RISC quad‑core, 1 GB RAM, 4 GB flash
• Vida útil do backlight: 50.000+ horas
• Cartão SD: SD/SDHC (até 32 GB)
• USB: USB 2.0 host x1
• Ethernet / Serial: com fio via caixa de ligação (a caixa fornece bornes LAN/serial)
• Opções de cabo: 6 m (20 ft) ou 10 m (33 ft)
• Interruptor de chave: NO x1, NC x1, 24 VDC, 500 mA, vida mecânica ~250.000 ops
• Botão de emergência: 30 VDC, 500 mA; normas IEC60947‑5‑1 / EN60947‑5‑1 / IEC60947‑5‑5 / EN60947‑5‑5, UL60947‑5‑5; vida mecânica ~250.000 ops
• Chave 3 posições: NO x2, 30 VDC, 500 mA; normas IEC/EN 60947‑5‑8, IEC/EN 60947‑5‑1, UL508; vida mecânica exemplo 1→2→1 ~1.000.000 ops
• Alimentação: 24 ±20% VDC; potência típica 11,52 W; corrente de entrada ~480 mA @24 VDC
• Isolamento: isolamento de alimentação incorporado; resistência de isolamento > 50 MΩ @ 500 VDC
• Gaveta / Mecânica: carcaça plástica, revestimento PCB aplicado; dimensões aprox. 302,7 x 240,0 x 116,8 mm; peso aprox. 1,6 kg; kit de montagem de parede incluído
• Ambiental: funcionamento 0 ~ 50° C; armazenamento -20 ~ 60° C; humidade 10% ~ 90% sem condensação; resistência a quedas ~1,2 m; vibração 10–25 Hz X/Y/Z, 2G, 30 min
• Certificações / Classificações: cULus, CE / UKCA, conforme RoHS, IP65 / NEMA4
