Sistema de medição de vídeo Recto Verso series

de geometriade coordenadasde peças

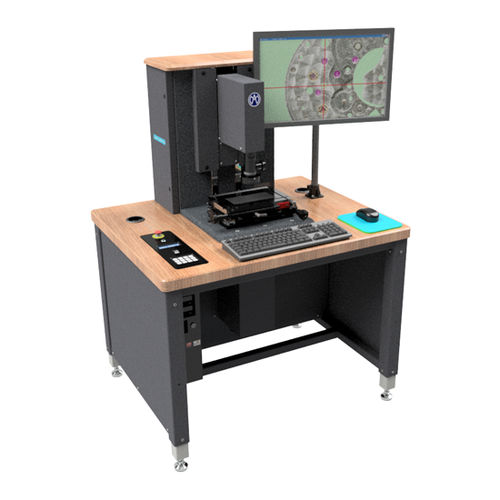

Recto Verso 150 Sistema de medição por vídeo Este dispositivo é utilizado para controlar simultaneamente as duas faces opostas de um produto. O sistema garante uma única referência para as vistas superior e inferior, para que você possa controlar seus produtos sem suporte, definindo suas referências de medição no lado oposto às do controle. Um sistema de vídeo equipado com dois zoom-ópticos com câmeras coloridas permite controlar comparando o perfil da sua peça (imagem de vídeo) com um desenho digitalizado em formato DXF. Esta versão de bancada de trabalho integra todos os controles em um painel frontal para uma ótima ergonomia. Além disso, as pernas são ajustáveis em altura desde uma posição sentada do operador até uma posição de pé N°: MA 185-327-01 Especificações: - Base de granito. - Mesa manual X-Y MA 145-15, alcance 150 x 70 mm Escalas de medição Heidenhain Precisão mecânica 0.003mm / 100mm. - Coluna de precisão de granito motorizada alcance da coluna superior 180mm intervalo da coluna inferior 75mm Precisão mecânica 0.010mm / 100mm. - Zoom-óptico 12X com 8 índices. - Tela de 24". - Câmara a cores 1.3 Mpx USB 3.0. - Iluminadores LED. - Computador com monitor. - Software de medição e comparação. - Régua de calibração de depósito de cromo de vidro.
