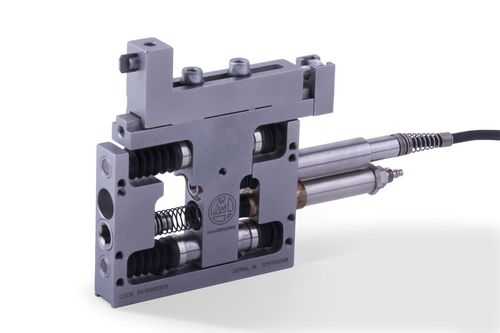

Apalpador analógico de medição de diâmetro QUICK BLOCK™

molacompacto

Quick Block é uma unidade de medição universal, com guias lineares de alta precisão para verificação de diâmetros e distâncias interiores e exteriores. A vasta gama de acessórios torna este instrumento de medição extremamente versátil e adequado para as aplicações mais díspares. A sua estrutura sólida e compacta garante que pode efectuar medições estáticas e dinâmicas em ambientes exigentes, protegendo o transdutor e garantindo um elevado grau de repetibilidade. O Quick Block é uma unidade de medição compacta e universal. Está disponível com um transdutor de medição incorporado ou como uma transmissão mecânica para ser utilizada com sondas de medição. Possui um sistema anti-rotação em gaiola de esferas que garante um valor de repetibilidade (max-min) inferior a 0,5 μm com contacto directo. A versão com ±5 mm pode ser fornecida com uma saída de cabo axial ou radial para o transdutor e cilindro pneumático. Pode ser instalado com o eixo de medição posicionado em qualquer direcção espacial e o suporte de contacto tem um alcance de reequipamento de 20 mm. A versão de accionamento pneumático é particularmente adequada para aplicações pós-processo em estações de medição com carga/descarga automática. Também pode ser instalado em estações Quick Set com a interface relativa para medir diâmetros de até 90 mm. Uma vasta gama de molas, braços e contactos de medição está disponível para alcançar qualquer posição de medição, mantendo a relação de braços inalterada. Está também disponível uma versão especial com guia de detalhes de pomba, compatível com os suportes e contactos da TESA. O novo QuickBlock Smart, digitaliza e lineariza o sinal de medição.
