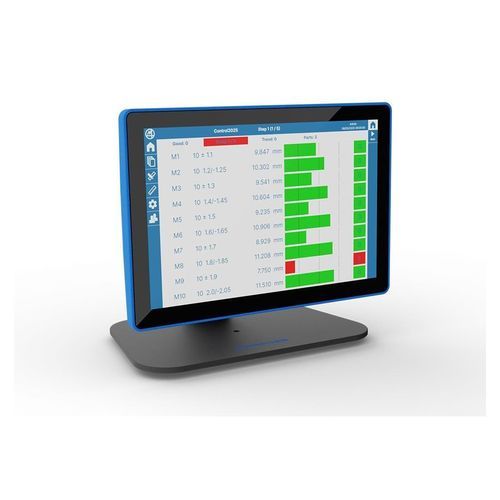

Instrumento de medição capacitivo MERLIN CORE

digitalEtherCATindustrial

Visão geral do produto
O MERLIN CORE é um computador de medição tudo‑em‑um destinado a aplicações industriais. Disponível em variantes hardware analógica e digital, suporta redes de sensores escaláveis e oferece capacidade de cálculo adequada a estações de medição simples e a tarefas de medição avançadas. A interface homem‑máquina Marposs simplifica operações e reduz o tempo de formação.

Versões de software

• Standard: inclui as funções essenciais para fluxos de trabalho de medição eficientes e fáceis de usar.
• Advanced: conjunto completo de funcionalidades para aplicações de medição e automação mais complexas.

Interface e usabilidade
A HMI Marposs apresenta ecrãs intuitivos e fluxos de trabalho standardizados para acelerar a instalação e o uso diário, minimizando o tempo de aprendizagem dos operadores.

Vantagens

• A versão analógica permite ligar sensores e atuadores sem uma caixa de interface separada.
• Proteção melhorada contra malware e acessos não autorizados.
• A versão digital está pronta para integração com a rede Marposs SMARTNet.
• Cartão micro‑SD removível com encriptação segura para proteção de dados e fácil substituição.
• Ambas as versões suportam os protocolos Ethernet/IP, Profinet e EtherCAT.

Versões de hardware

• Analógica: indicada para aplicações de bancada; painel posterior com seis conectores Lumberg para equipamentos Marposs e até 8 E/S configuráveis através de bloco de terminais Phoenix.
• Digital: preparada para SMARTNet; integra um módulo Bridge SMARTNet que liga componentes SMARTNet e fornece acesso a recursos de rede.

Especificações técnicas
Carcaça: alumínio
Proteção frontal: IP54
Ecrã tátil: capacitivo
LCD: 10,1 polegadas, 16:10
CPU: ARM 1600 MHz
LAN Ethernet: 2 x 1 Gbps
Interfaces Fieldbus: 2 x tipo Ethernet
Portas USB: 4 x USB 2.0 Tipo A
Portas seriais: 1 x RS232 + 1 x RS422/RS485
Armazenamento: micro‑SD 4 GB
Suporte: inclinação
Alimentação: 24 VDC -15%/+20%
Humidade relativa: 5–80% (sem condensação)
Temperatura de funcionamento: 5–45 °C
Dimensões LxAxP: 258 x 172 x 45 mm (10,15 x 6,77 x 1,77 polegadas)

Principais características / especificações

• Computador de medição tudo‑em‑um em carcaça de alumínio.
• Proteção frontal IP54 e ecrã tátil capacitivo de 10,1 polegadas.
• Processador ARM 1600 MHz e cartão micro‑SD 4 GB removível com encriptação.
• Conectividade: 2x1 Gbps LAN, interfaces Fieldbus Ethernet, 4x USB 2.0, portas seriais.
• Suporta SMARTNet (versão digital) e os principais protocolos Fieldbus industriais.
• Dimensões compactas e suporte inclinado para instalação em bancada.
