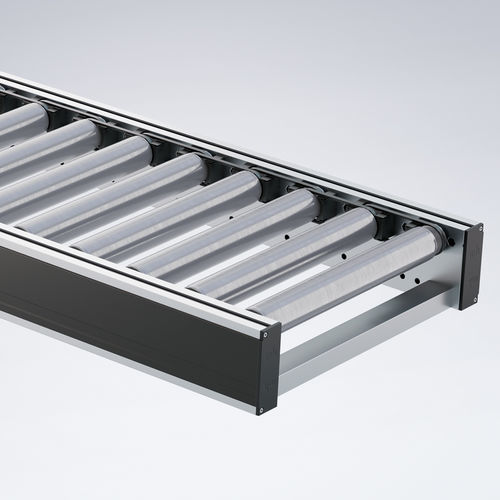

Transportador de rolos RBF 2000

de rolos motorizadoscurvoinclinado

Visão geral
O transportador de rolos RBF 2000 é um sistema de transporte modular para intralogística e logística de produção, configurável a partir de módulos padrão para atender a percursos complexos e requisitos de aplicação. Adequado para transportar contentores, caixas e bandejas até 55 kg por unidade. Módulos disponíveis: trechos retos (rolos motorizados, motorredutores ou gravidade), curvas, alinhadores, módulos de entrada/saída, transferência 90° e unidades multi-transfer. A estrutura utiliza perfis de alumínio anodizado com passagem de cabos integrada para uma instalação compacta, durável e organizada, integrável no sistema modular mk.

Princípios funcionais chave

• Rolos motorizados 24 V operados por zonas que permitem acumulação sem pressão (ZPA): o percurso é dividido em zonas, cada uma accionada separadamente de modo a haver apenas uma peça por zona; as zonas comunicam e as peças param automaticamente quando a zona seguinte está ocupada.
• Transmissão de potência: rolos motorizados transmitem potência a rolos adicionais através de correias poly-V ou correias em V.
• Transportadores com rolos acionados por motorredutor: motorredutor aciona os rolos através de polias para transporte económico a longas distâncias.
• Transportadores de rolos por gravidade: transporte não motorizado para alimentação por gravidade ou manual; rolos de travagem disponíveis mediante pedido.

Módulos e funções

• Seções retas: motorizadas (rolos motorizados), com motorredutor ou por gravidade; comprimento do segmento até 6000 mm (comprimento total ilimitado mediante ligação).
• Módulos de curva (45°/90°): rolos cónicos (cones plásticos sobre rolos de aço) mantêm a orientação do produto nas mudanças de direção; as curvas podem ser acionadas por um ou mais rolos motorizados dependendo do comprimento, carga e velocidade.
• Transportadores de alinhamento: rolos motorizados inclináveis para deslocar lateralmente os produtos em direção às guias laterais para alinhamento antes de unidades de processamento ou para reduzir a largura utilizável.
• Módulos de entrada/saída 45°: rolos escalonados permitem a fusão ou ramificação dos fluxos de transporte (juntar dois transportadores ou ramificar com multi-transfer).
• Módulo multi-transfer: rolos omnidireccionais dispostos perpendicularmente para descarregar produtos a 45° mantendo a orientação ou a 90° com breve paragem e alteração de orientação; configurações de alinhamento, rotação ou inversão em U mediante pedido.
• Módulo de transferência 90°: transfere produtos perpendicularmente ao fluxo alterando a orientação; montado num transportador de rolos motorizados (ZPA) com passo de 75 mm; layouts adaptáveis (L, T, cruz) e guias de correia ajustáveis à largura do transportador e às dimensões da base do produto.

Conceito e construção

• Estrutura do transportador: dois perfis de alumínio anodizado, perfurados ao longo; secção superior com furos hexagonais para eixos de rolos com mola, secção inferior com furos redondos para travessas e acessórios.
• Passagem de cabos oculta no perfil da estrutura para uma instalação elétrica organizada e integração simplificada de sensores e comandos.

Acessórios

• Suportes para seções retas, curvas e inclinadas.
• Guias laterais fixas ou ajustáveis.
• Barreiras de luz (fixas ou ajustáveis) para deteção e lógica de controlo.
• Pontos de entrada de cabos e guias para cabos de sensores e acessórios; rolos de travagem mediante pedido.

Benefícios

• Módulos standardizados permitem a implementação de percursos complexos.
• Construção durável e de baixa manutenção para operação contínua fiável.
• Opções de acionamento de alto desempenho e eficientes em energia com possibilidade de controlo descentralizado.
• Passagem de cabos oculta e detalhes modulares que simplificam a instalação elétrica e a manutenção.
• Expansível e adaptável de forma flexível a alterações de requisitos.

Especificações técnicas

• Larguras (standard): 320, 400, 420, 500, 620, 700 mm (outras larguras mediante pedido).
• Comprimento por segmento: até 6000 mm; comprimento total ilimitado mediante ligação de segmentos.
• Carga total: até 400 kg (carga máxima por unidade transportada: até 55 kg; outras capacidades mediante pedido).
• Velocidade: até 100 m/min.
• Rolos: diâmetro Ø 50 mm (standard para RBF 2000).
• Módulos disponíveis: rectilíneos (motorizados/gravidade), curvas, alinhadores, entrada/saída, transferência 90°, multi-transfer.
• Opções de acionamento: rolos motorizados 24 V operados por zonas (ZPA), motorredutores, transmissões por correia (poly-V ou correias em V).
• Conceito de curvas: rolos cónicos (cones plásticos sobre rolos de aço) para manter a orientação do produto nas mudanças de direção.
