Sistema transportador para a indústria de alimentos e bebidas Versaflex

para peçaspara a indústria farmacêuticapara distribuição elétrica

Descrição breve
O sistema de transporte com correia articulada Versaflex, totalmente modular e standardizado, com corrente de plástico é ideal para percursos tridimensionais complexos. Permite configurações económicas com curvas, mudanças de nível e percursos longos ocupando pouca área no chão.

Visão geral do sistema

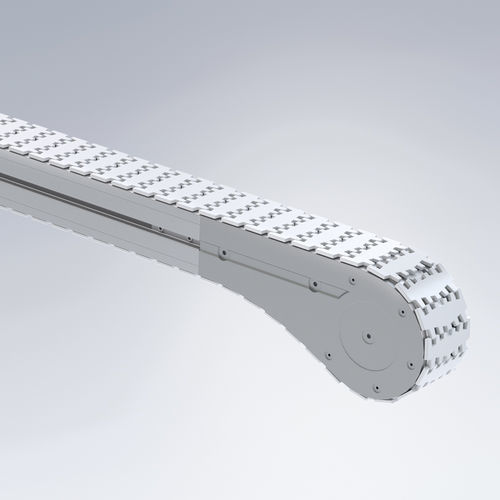

Versaflex é um sistema transportador monovia de correia articulada com corrente plástica de baixo desgaste que corre sobre guias de deslizamento. Pode ser acionado com um único motor e oferece raios de curva a partir de aprox. 150 mm. Limites típicos: comprimentos de sistema até 30 m e velocidades de transporte até 60 m/min. O acionamento por acoplamento positivo evita escorregamento; o sistema é também adequado para áreas húmidas.

Módulos e funções

• Acionamentos e unidades motoras
• Curvas (incluindo raios de 90° e curvas rolantes)
• Portadores em várias execuções (também rolos, portadores flexíveis, portadores com ímanes)
• Guias laterais, guias de deslizamento e suportes
• Módulos funcionais: limitadores (acumulação), elementos amortecedores, individualizadores, desviadores (distribuição para múltiplas pistas)
• Opções: variantes ESD, revestimentos/acabamentos (ex. revestimento em aço, superfícies flocadas) para tarefas de transporte específicas

Áreas de aplicação
Versaflex é adequado, entre outros, para o transporte de garrafas, latas, pequenas caixas e para portadores de peças em linhas de montagem (ex. automóvel) e para a interligação de máquinas na produção. O sistema permite uma manipulação suave, reprodutível e um posicionamento preciso dos portadores.

Vantagens

• Realização económica de percursos complexos
• Rápida adaptação a condições de produção e ambientais variáveis
• Utilização transversal a setores e compatibilidade com sistemas de mercado
• Disponível chave na mão ou em kit
• Conceção eficiente em energia e espaço
• Grande variedade de larguras de sistema e variantes de corrente

Dados técnicos (resumo)
Larguras (exemplos): 45, 65, 85, 105, 182, 300 mm
Comprimento (máx.): até 30.000 mm
Carga total (típ.): até 200 kg (dependendo da versão; cargas superiores sob pedido)
Velocidade de transporte (máx.): até 60 m/min (velocidades superiores sob pedido)
Modos de operação: contínuo, indexado, acumulação

Dados técnicos (extrato tabelar)
Sistema: A04 / A06 / A08 / A10 / A17 / A29
Largura do sistema [mm]: 45 / 65 / 85 / 105 / 182 / 300
Altura do sistema incl. corrente [mm]: 72 / 73 / 85 / 86 / 95 / 95
Carga total até [kg]: 150 / 150 / 200 / 200 / 200 / 200
Comprimento do transportador até [m]: 30 / 30 / 30 / 30 / 30 / 30
Velocidade de transporte até [m/min]: 60 / 60 / 60 / 60 / 60 / 60
Largura da corrente [mm]: 44 / 63 / 83 / 103 / 175 / 295
Passo da corrente [mm]: 25,4 / 25,4 / 33,5 / 35,5 / 33,5 / 33,5
Força de tracção da corrente [N]: 500 / 500 / 1250 / 1250 / 1250 / 1250
Largura do produto [mm] (tip.): 10–80 / 15–140 / 20–200 / 25–300 / 70–400 / 70–400
Peso do produto horizontal até [kg]: 2 / 10 / 15 / 20 / 15 / 15
Peso do produto em subida até [kg]: 1 / 2 / 10 / 15 / 10 / 10

Observação
Existem outras variantes de corrente (ex. A045) e numerosas opções de portadores/roletes; adaptações e execuções específicas para clientes são possíveis.
