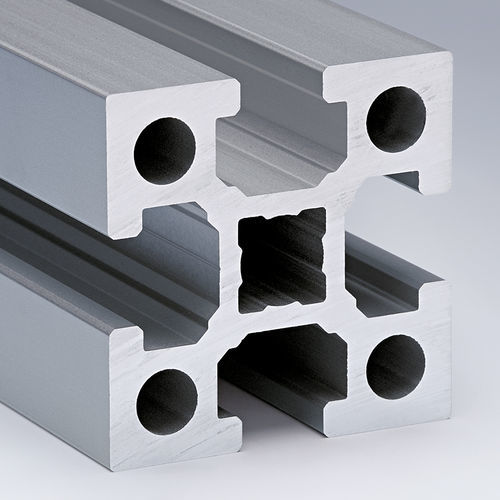

Perfil em alumínio anodizado Serie 60

em alumínioranhuradoretangular

Os perfis de construção da série 60 baseiam-se numa dimensão de grelha de 60 x 60 mm e múltiplos deste valor. São geralmente utilizados para grandes pórticos e armações de máquinas sujeitas às cargas mais pesadas, aplicações que são normalmente reservadas às construções em aço. Eles consistem predominantemente de uma liga de alumínio de alta qualidade, AlMgSi 0.7 F27, que dá aos perfis excelente estabilidade e rigidez. Isto, juntamente com a sua geometria inovadora, torna-os adequados mesmo para aplicações com as cargas mais pesadas, que normalmente empregam construções de aço. A escolha do perfil correto depende do uso pretendido e da capacidade de carga e dos requisitos de projeto necessários. A largura da ranhura de 14 mm e a profundidade da ranhura de 19 mm foram concebidas para utilização com parafusos DIN M12. No entanto, os parafusos M6, M8 e M10 também podem ser usados. O canal de furação central dianteiro com ø = 14,5 mm foi projetado para o rosqueamento direto de roscas M16, bem como para um inserto roscado M12 auto-roscante. O canal de perfuração externo com ø = 10,5 mm foi projetado para o rosqueamento direto de roscas M12, bem como para uma rosca M8 auto-roscante ou uma rosca de fio M10 HELICOIL.
