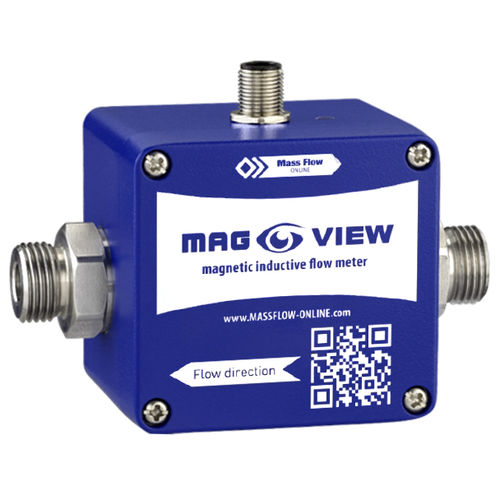

Medidor de vazão magnético MVM-030-PA

volumétricopara líquidospara água

Sem partes móveis (sem desgaste mecânico) Funcionamento sem interferências Independência da tubagem de entrada/saída Resposta rápida Secção transversal livre da tubagem: baixo ΔP, insensível à contaminação Caraterísticas Torna os fluxos de líquidos visíveis através de LED intermitente (vermelho/verde) Sem desgaste mecânico Sem peças móveis Facilidade de montagem e funcionamento Montagem em qualquer posição Secção transversal do tubo livre Sem queda de pressão adicional Resposta rápida (<500 ms) Insensível a líquidos contaminados Solução ideal para um funcionamento sem interferências combinado com um ciclo de vida longo Pode ser utilizado em áreas onde não podem ser aplicados sensores de caudal com partes móveis A grande independência em relação à tubagem de entrada e saída cria a vantagem de poder ser instalado em máquinas compactas com limites apertados Especificações técnicas Indicação de caudal / alarme LED verde: intermitência proporcional ao caudal Rangeabilidade 1:60 Tempo de resposta (sensor) < 500 ms Propriedades eléctricas Alimentação eléctrica 12.... 24 Vdc ±10% Consumo máximo de energia máx. 150 mA Forma do sinal Sinal de onda quadrada, rácio de serviço de impulso 50:50, Push-Pull Corrente do sinal max. 100 mA, limitado por corrente Atribuição de pinos PIN 1: +UB PIN 2: saída analógica 4...20mA PIN 3: GND PIN 4: saída de frequência PIN 5: não ligar Ligação eléctrica ficha de 5 pinos M12x1 Aplicações Os campos de aplicação deste caudalímetro magnético são diversos: Pode ser utilizado em áreas onde os sensores de caudal com peças móveis (roda de pás, sensores de turbina) não podem ser aplicados devido a meios contaminados O sensor destina-se à medição contínua de caudais ou à dosagem de líquidos condutores de eletricidade com um mínimo de 50µS/cm Distribuição de água Alimentação de produtos químicos
