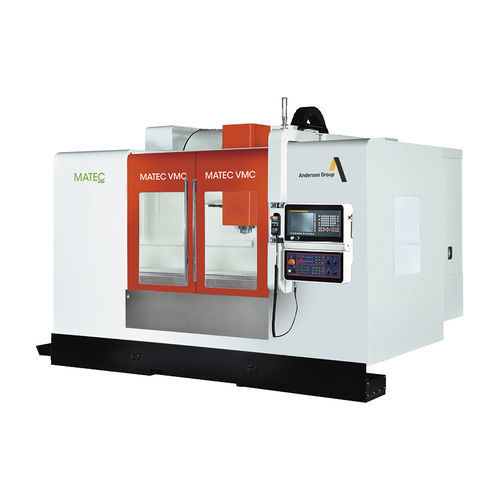

Centro de usinagem CNC de 3 eixos VMC series

verticalHSK-63HSK-100

Ao projetar os centros de maquinação compactos de 3 eixos, a MATEC não fez quaisquer compromissos relativamente à qualidade e precisão. É por isso que a base da máquina, a coluna e a mesa foram fabricadas em fundição cinzenta de alta qualidade. A estrutura da máquina foi calculada através da Análise de Elementos Finitos (FEA). A base consiste numa estrutura em forma de caixa que foi reforçada por perfis de nervuras calculados com precisão, absorvendo assim ao máximo as vibrações. Simultaneamente, a estrutura em caixa e as nervuras garantem uma rigidez máxima. Em todos os seus 3 eixos, a máquina está equipada com guias de precisão para trabalhos pesados; eixos X, Y e Z com guias lineares de rolos. Sistema de troca de ferramentas com depósito de discos e pinça dupla. Para mudar a ferramenta, que se encontra horizontalmente no armazém de discos, esta é colocada na posição de mudança vertical. Ao mesmo tempo, a pinça dupla pega na nova ferramenta e na que está no fuso e muda as ferramentas fazendo uma volta de 180°. O eixo Z vertical é montado na coluna e, para algumas variantes de máquinas, equipado com um sistema de contrapeso hidráulico. O fuso da máquina de alta potência integrado na classe de desempenho HSK63 I SK40 com 8.000 1/min está equipado com 6 rolamentos e garante um bom desempenho de corte em quase todos os materiais, e isto já para o modelo básico. Os rolamentos de esferas são lubrificados com massa para toda a vida.
